ANHANG A
1/11/96
HySpeed HT2000
Betriebsanleitung
a-3
2. Die vier Schrauben zur Sicherung der Filterabdeckung lösen, damit die Netzspannungs-Anschlüsse an TB1
(siehe Abb. a-2) erreichbar sind.

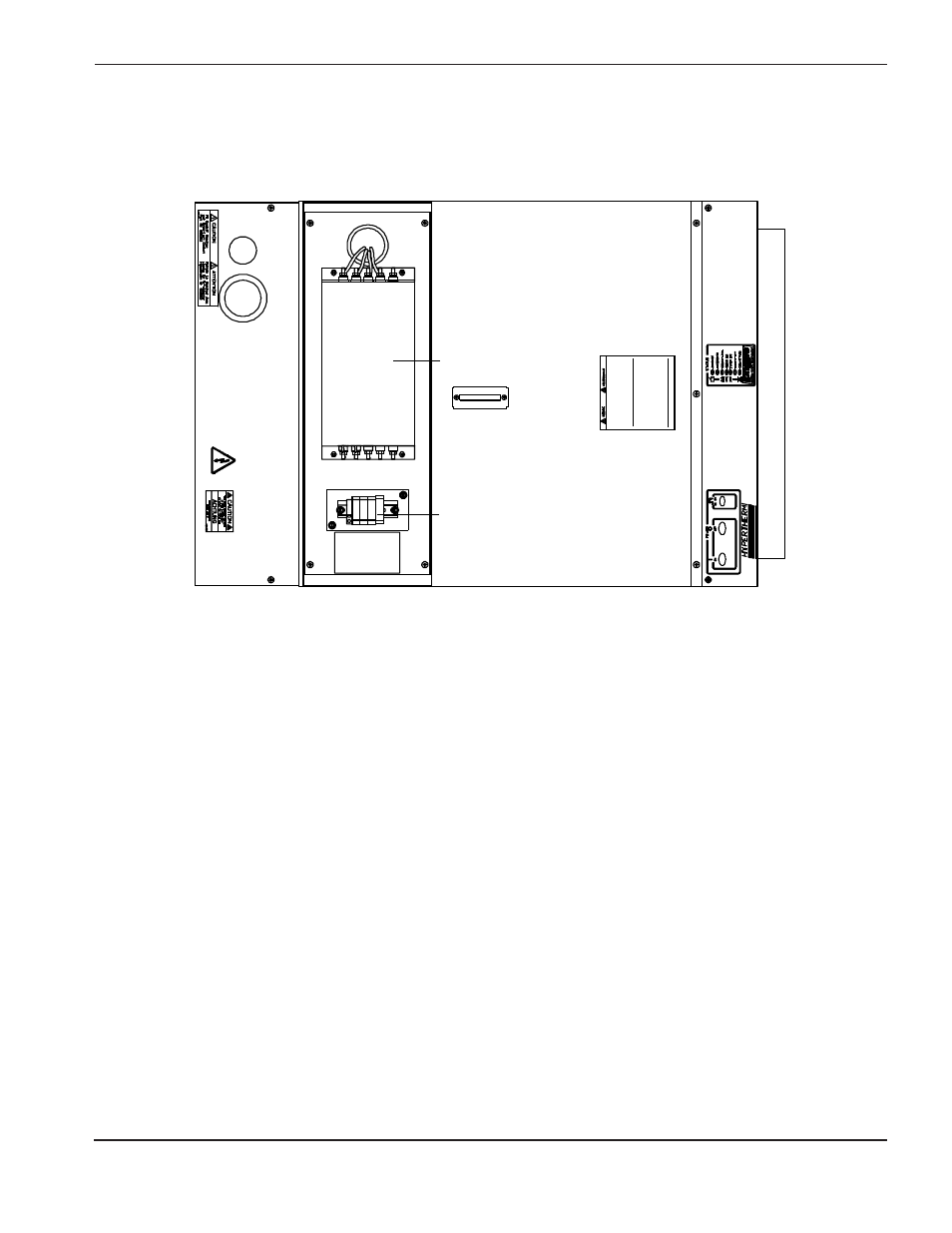

Abbildung a-2
Stromquelle HT2000 mit abgenommener Abdeckung des elektromagnetischen Interferenz-
Filters – Ansicht von oben
3. Netzkabel durch die Zugentlastung einführen (Abb. a-1).
4. Leitung L1 an U-, L2 an V- und L3 an W-Anschluß legen (Abb. a-3). Es ist sicherzustellen, daß alle elektrischen
Anschlüsse fest sind, um übermäßige Überhitzung zu vermeiden.
5. Erdungsleitung (GND) an den Anschluß mit der Markierung PE an TB1 anschließen (Abb. a-3).
Filter
TB1
