VORINSTALLATIONEN
HySpeed HT2000
Betriebsanleitung
3-7
7/14/95

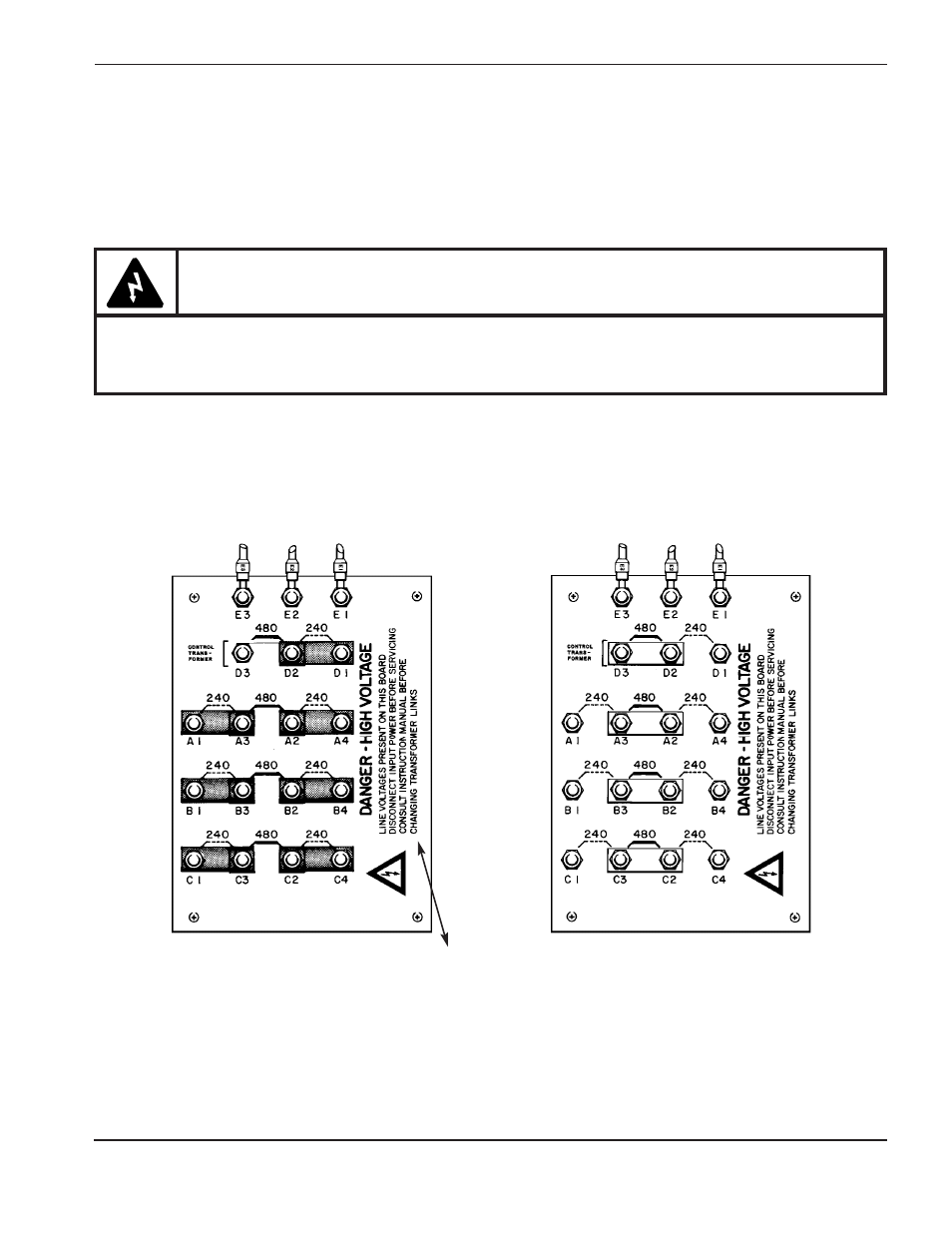

Abbildung 3-1
240/480 V-Zweifachspannungs-Klemmbrett-Konfiguration
GEFAHR – HOHE SPANNUNG
AUF DIESEM KLEMMBRETT KÖNNEN NETZSPANNUNGEN VORHANDEN SEIN. NETZVERSORGUNG UNTERBRECHEN,
BEVOR EINE WARTUNG VORGENOMMEN WIRD. ES IST AUF DIE BETRIEBSANLEITUNG ZURÜCKZUGREIFEN, BEVOR
(DIE) TRANSFORMATOR-VERBINDUNGEN GEÄNDERT WERDEN.
240/480 V Klemmbrett-Konfigurationen
• Die 240/480-V-Einheiten werden fabrikationsmäßig für 480-V-Betrieb angeschlossen. Die Verbindungen
müssen bei 240 V-Betrieb umgelegt werden. Es ist sicherzustellen, daß das Klemmbrett für die
entsprechende Spannungsleitung korrekt konfiguriert ist (siehe Abbildung 3-1).
WARNUNG
Gefahr: Hohe Spannung. In der Stromquelle befindet sich die Netzspannung, wenn diese nicht unter-
brochen wird. Immer die Netzversorgung am Netz-Trenn-Schalter unterbrechen, bevor eine Wartung
vorgenommen wird.
Elektrische Konfigurationen
Vor Anschluß des Netzversorgungskabels ist sicherzustellen, daß die 240/480 V Netzversorgung so konfiguriert ist,
daß sie die erforderliche Netz-Betriebsspannung, wie nachfolgend beschrieben, hat. Muß die Spannung aus
irgendeinem Grunde neu konfiguriert werden, nachdem die Stromquelle eingeschaltet war, ist die folgende
Warnung zu beachten:
