HySpeed HT2000
Betriebsanleitung
4-29
INBETRIEBNAHME
2/5/98

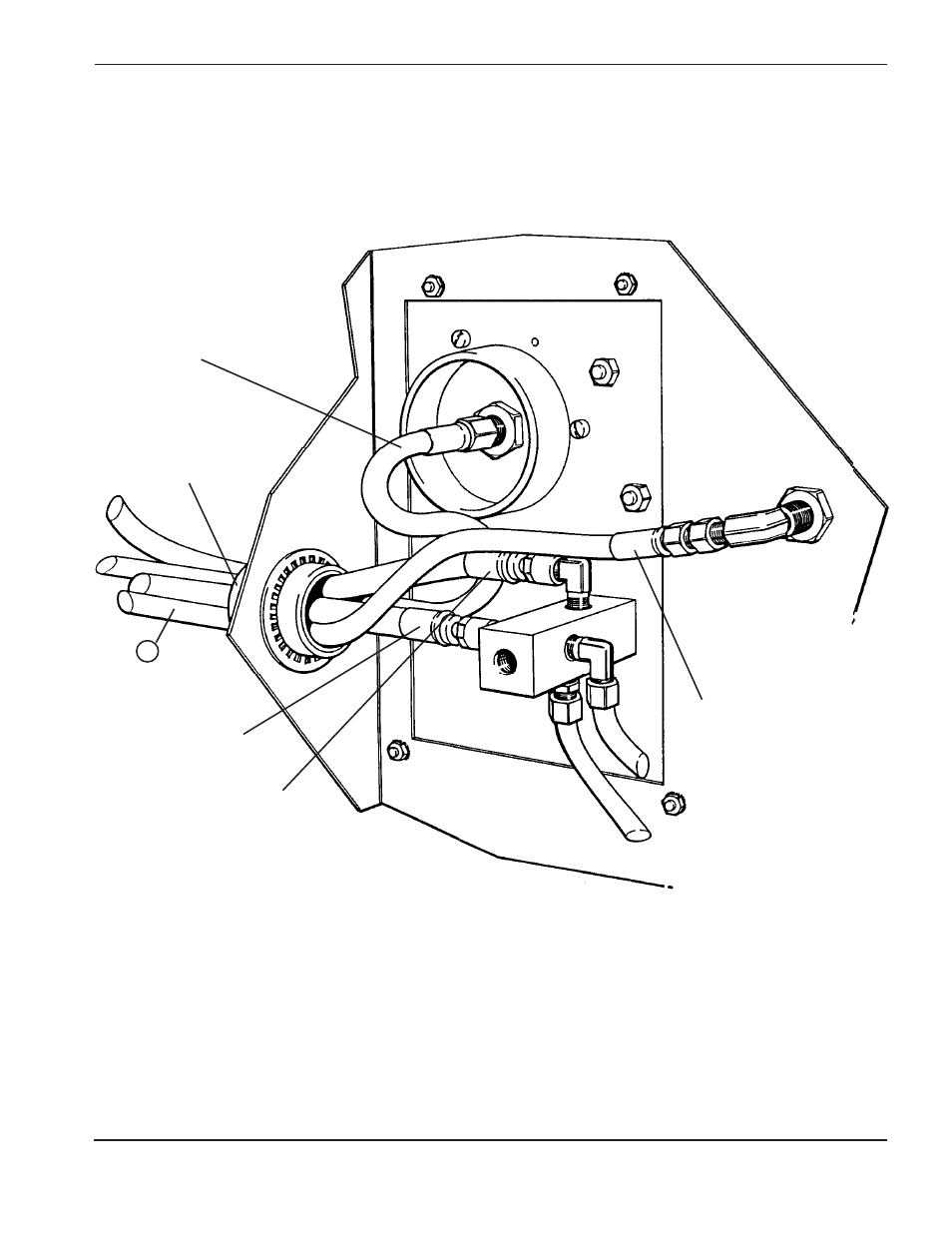

Abbildung 4-16
Brenner-Schlauchverbindungen in der entfernten Hochfrequenz-Konsole
Pilot/Sekundärgas-Schlauch
(blau)
Brenner-Messing-
Anschlußstück
Brenner-Kühlmittel-Schlauch
(mit rotem Ring)
Brenner-Kühlmittel-Schlauch
(mit grünem Ring)
„Kappe ein”-Sensor-Schlauch
(grau)
