HySpeed HT2000
Betriebsanleitung
4-21
INBETRIEBNAHME
2/5/98

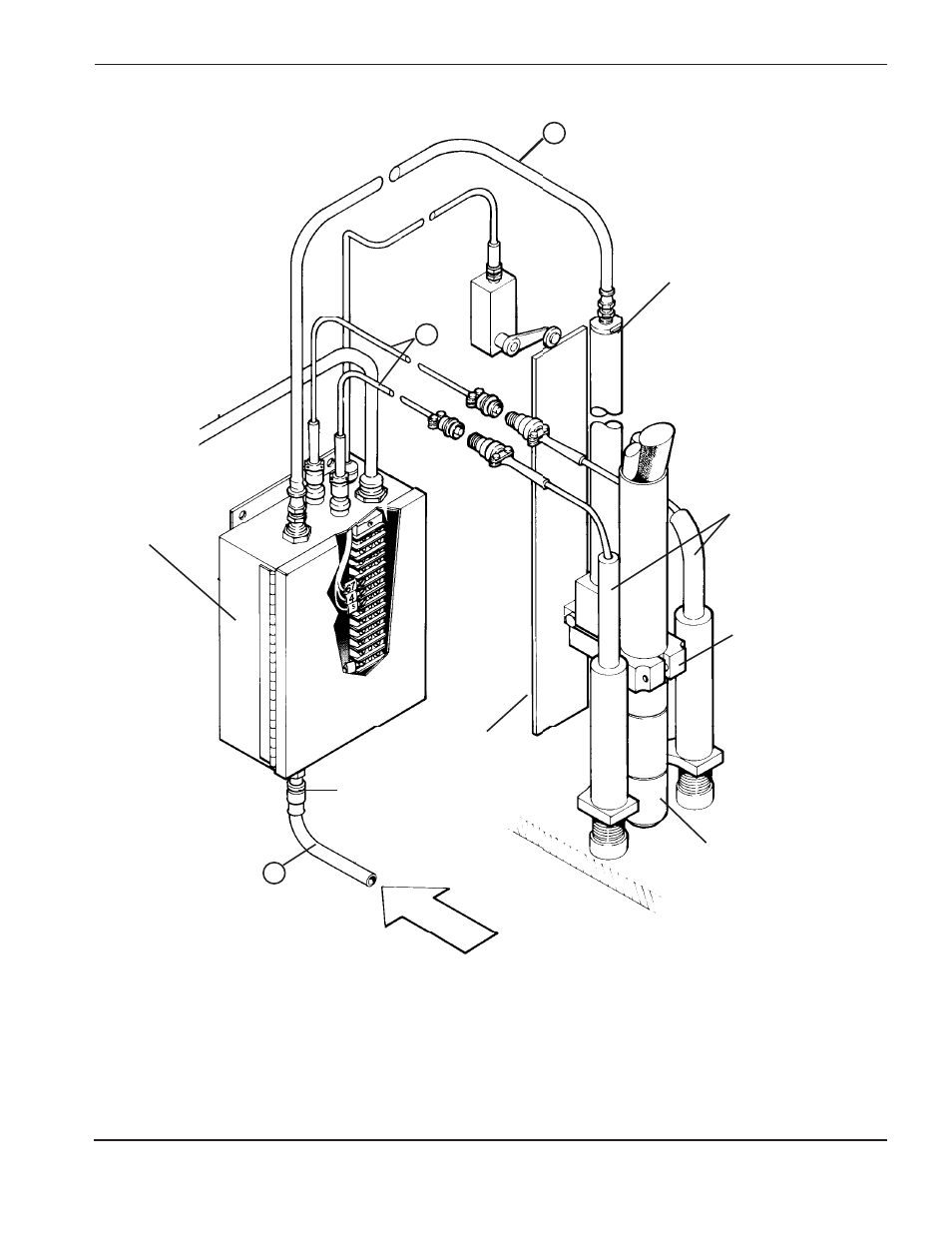

Abbildung 4-12
Anschlüsse des induktiven Zündhöhensensors
LUFTZYLINDER
INDUKTIVE
FÜHLER
BRENNERHALTERUNG
BRENNER
(TYPISCH)
SCHLAUCHANSCLUß
STEUERMODUL
DES INDUKTIVEN
ZÜNDHÖHEN-
SENSORS
AUF 1,4 BAR GEREGELTE DRUCKLUFT
BRENNERHEBER
(TYPISCH)
16
14
15
