VORINSTALLATIONEN
3-8
HySpeed HT2000
Betriebsanleitung
2/14/97
Konfiguationen für Transformator T1 und T2 – 220/380/400/415 V
• Die Stromquelle mit 220/380/400/415 V, 3 Phasen, 50 Hz wird im Normalfall fabrikseits auf 380-V-Betrieb
eingestellt, wenn nicht anders angegeben. Um die Stromquelle auf eine andere Spannung (d. h. 220 oder
415 V) umzustellen, muß der Steuer-Transformator T1 und der 30 kW-Transformator T2 neu konfiguriert
werden (siehe Abbildung 3-2).
* Die dritte (lange) Leitung Nr. 6 für den D-Anschluss wird mit jeder Einheit mitgeliefert. Sie kann
unberücksichtigt bleiben, wenn sie nicht benötigt wird.
Farb-Kodierungen
GRA = grau
WHT = weiß
BLA = schwarz
ORN = orange
VIO = violett
RED = rot
BRN = braun
YEL = gelb

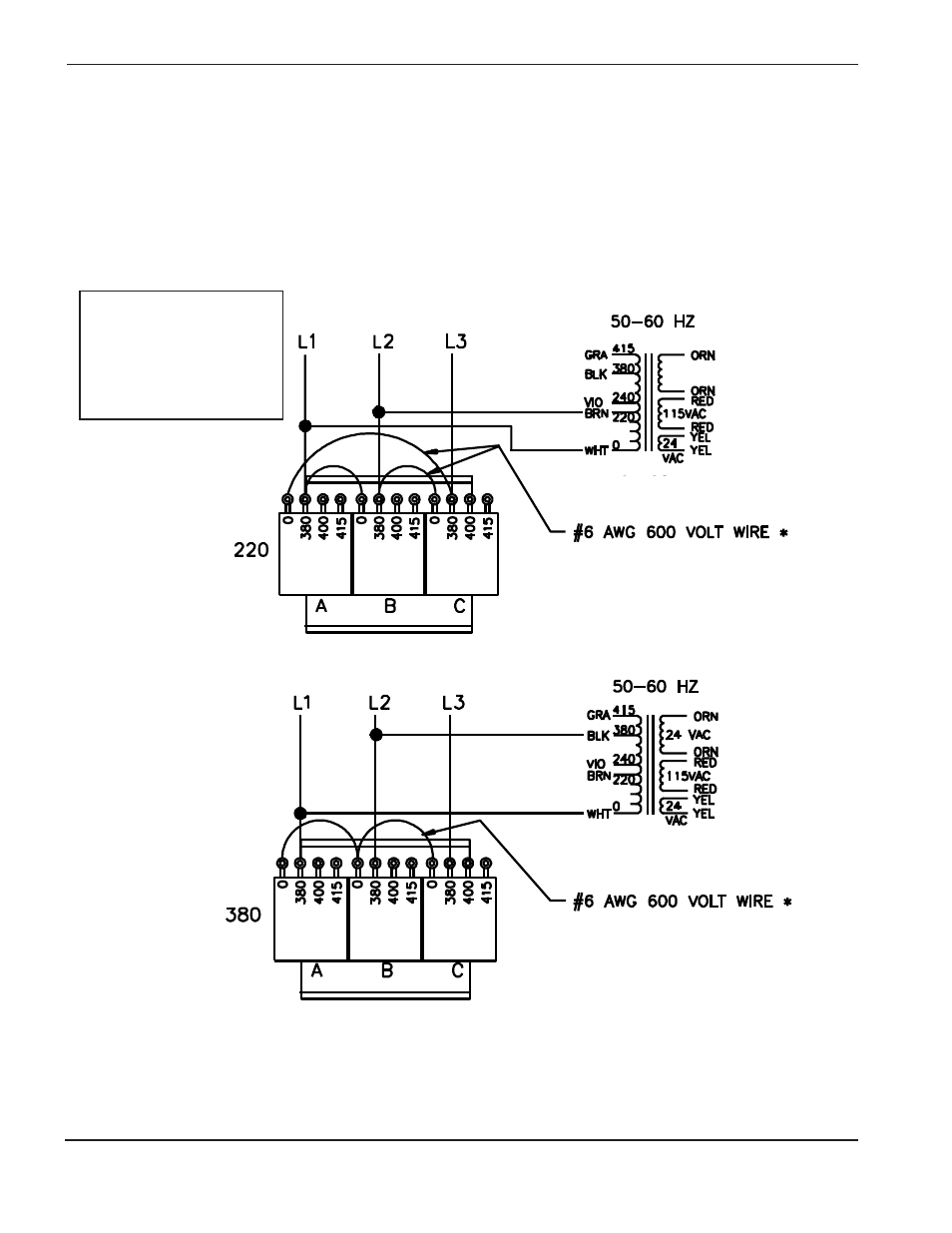

Abbildung 3-2
Konfigurationen für Transformator T1 und T2 – 220/380/415 V (1 von 2)
T1
T1
T2
T2
