STANDARD-KOMPONENTEN
20
HySpeed HT2000 Betriebsanleitung 9-49
36
Teile-Nr. Länge Teile-Nr. Länge
024354 10 ft (3 m)
024355 12 ft (3.7 m)
024368 20 ft (6.1 m)
024369 30 ft (9.2 m)
024370 40 ft (12.2 m)
024443 50 ft (15.3 m)
024467 75 ft (22.9 m)

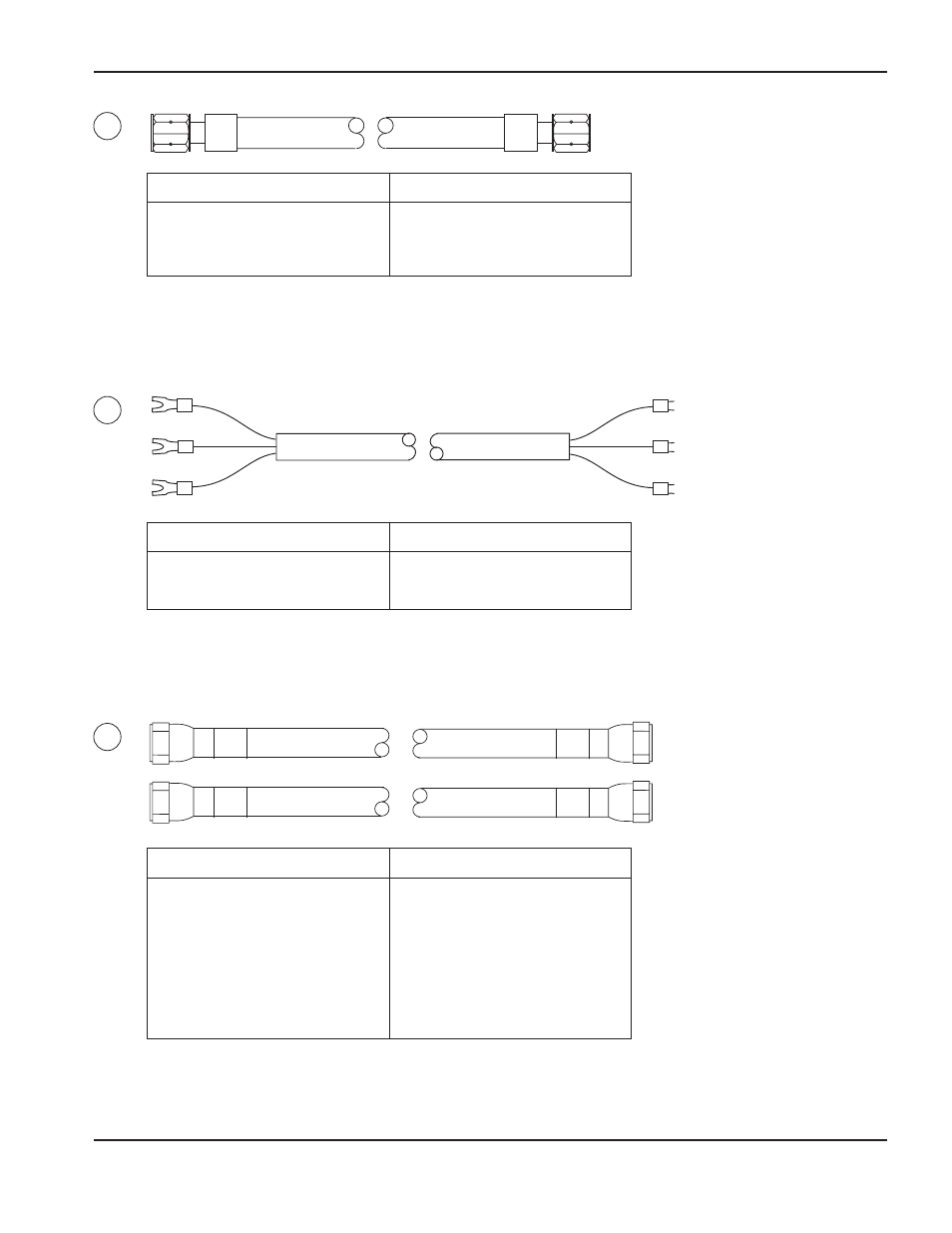

Abbildung 9-46 Argon/Wasserstoff-Gasschlauch: von der Argon/Wasserstoff-Konsole zum Brenner
37
Teile-Nr. Länge Teile-Nr. Länge
023340 15 ft (4.6 m)
023341 25 ft (7.6 m)
023342 50 ft (15.3 m)
023343 100 ft (30.5 m)
023344 150 ft (45.8 m)
Abbildung 9-47 Haltekabel: von der Stromquelle zur Stromquelle
38
Teile-Nr. Länge Teile-Nr. Länge
028760 3 ft (0.9 m)
028860 7 ft (2.1 m)
028652 10 ft (3 m)
028440 15 ft (4.6 m)
028653 20 ft (6.1 m)
028441 25 ft (7.6 m)
028442 50 ft (15.3 m)
128052 60 ft (18.3 m)
028443 75 ft (22.9 m)
128078 85 ft (25.9 m)
028444 100 ft (30.5 m)
028902 110 ft (33.6 m)
028896 115 ft (35.1 m)
128129 120 ft (36.6 m)
028747 125 ft (38.1 m)
028445 150 ft (45.8 m)
128064 170 ft (51.9 m)
028637 200 ft (61 m)
Abbildung 9-48 Kühlungs-Schlauchsatz: von der Stromquelle zur Hochfrequenz-Konsole
grün grün
rot rot
87
86
PE
87
86
PE
