HySpeed HT2000 Betriebsanleitung 10-1
Einführung
Dieser Abschnitt enthält die Verdrahtungs-Diagramme für die Anlage HT2000. Beim Zurückverfolgen eines
Signalpfades oder Zuhilfenahme der Abschnitte Teileliste oder Fehlerbeseitigung ist folgende Organisation der
Verdrahtungs-Diagramme zu beachten und verstehen:
• Die Blattnummern befinden sich in der rechten unteren Ecke.
• Verweise von Seite zu Seite werden auf die folgende Art und Weise vorgenommen:
Ziel- und Quellkoordinaten beziehen sich auf die Buchstaben A – D auf der Y-Achse eines jeden Blattes, und die
Nummern 1 – 4 beziehen sich auf die X-Achse eines jeden Blattes. Die Aufstellung der Koordinaten bringt Sie zu
den Quell- oder Zielblocks (ähnlich einer Straßenkarte).
• Bei dem Verweis von Komponenten auf die Verdrahtungs-Diagramme kann es vorkommen, daß
Bezeichnungen wiederholt erscheinen. Zum Beispiel erscheint C1 auf Blatt 2 von 9 des Verdrahtungs-
Diagramms an fünf verschiedenen Stellen. Die Abschnitte der Stromquelle auf dieser Seite sind mit einer
gepunkteten Box und einer Bezeichnung dargestellt. Innerhalb der verschiedenen Abschnitte kann die
gleiche Kennzeichnung vorkommen. Man muß sich vergewissern, daß die Bezeichnung der gepunkteten
Box geprüft wird, wenn nach dem Querverweis für HT2000-Teile gesucht wird.
Verdrahtungs-Diagramm-Symbole
Die Verdrahtungs-Diagramm-Symbole und deren Benennung gehen den Anlagen-Verdrahtungs-Diagrammen in
diesem Abschnitt voraus.
C
C
SHEET
4-D3
SHEET
2-B2

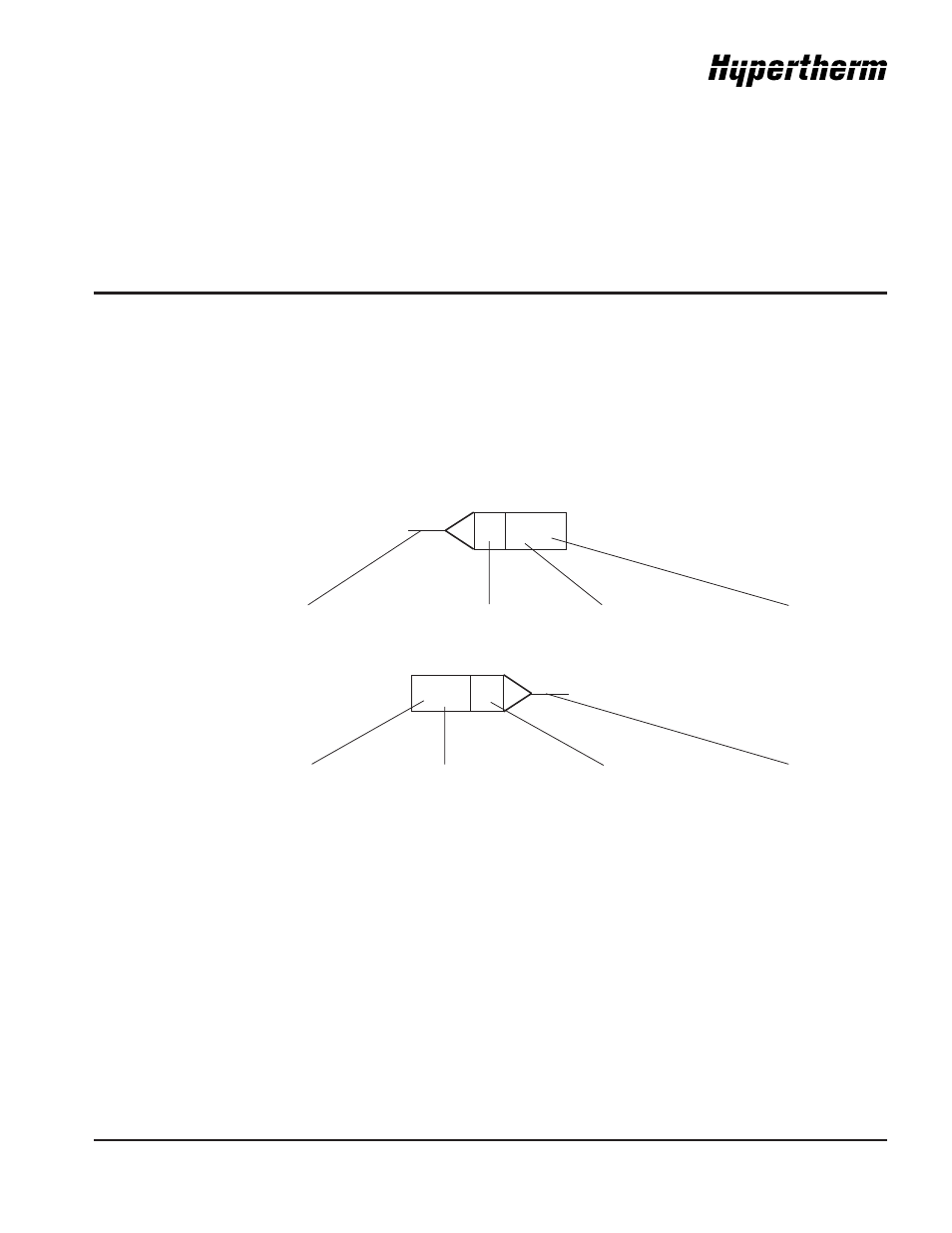

Quellverbindung Quellbezugsblock Zielblattnummer Zielkoordinaten
Quellblattnummer Quellkoordinaten Quellbezugsblock Zielverbindung
Abschnitt 10
VERDRAHTUNGS-DIAGRAMME
