STANDARD-KOMPONENTEN
20
HySpeed HT2000
Betriebsanleitung
9-7
HT2000-Stromquelle
ቢ
: Bodenplatte und Komponenten
Teile-
Position
nummer
Beschreibung
bestimmt für
Menge
1
001229
Base, HT2000
1
2
014078*
Transf'mer 30KW 240-480/3/60
T2
1
2
014097**
Transf'mer 30KW 208/3/60
T2
1
2
014088***
Transf'mer 30KW 220-380-400-415/50
T2
1
2
014111****
Transf'mer 30KW 200V/3PH/50Hz
T2
1
2
014082*****
Transf'mer 30KW 600/3/60
T2
1
2
014158****** Transf'mer 30KW 440-460V/3PH/50-60Hz
T2
1
3
005102
Thermostat, 160°C, 6 Amp
TS1
1
4
014080
Inductor, 4mh 100A
L1
1
5
014080
Inductor, 4mh 100A
L2
1
6
075241
M/S, 1/4-20 X1/2,SL, IHW, S/Z
4
7
075199
Flwshr, 1/2, .532, 1.06, .099, S/Z
4
8
075242
M/S, 1/4-20 X 3/4, SL, IHW, S/Z
1
* An 240-480V Stromquellen verwendet
** An 208V Stromquellen verwendet
*** An 220/380/415V und 400V CE Stromquellen verwendet
**** An 200V Stromquelle verwendet
***** An 600V Stromquellen verwendet
****** An 440/460V Stromquellen verwendet

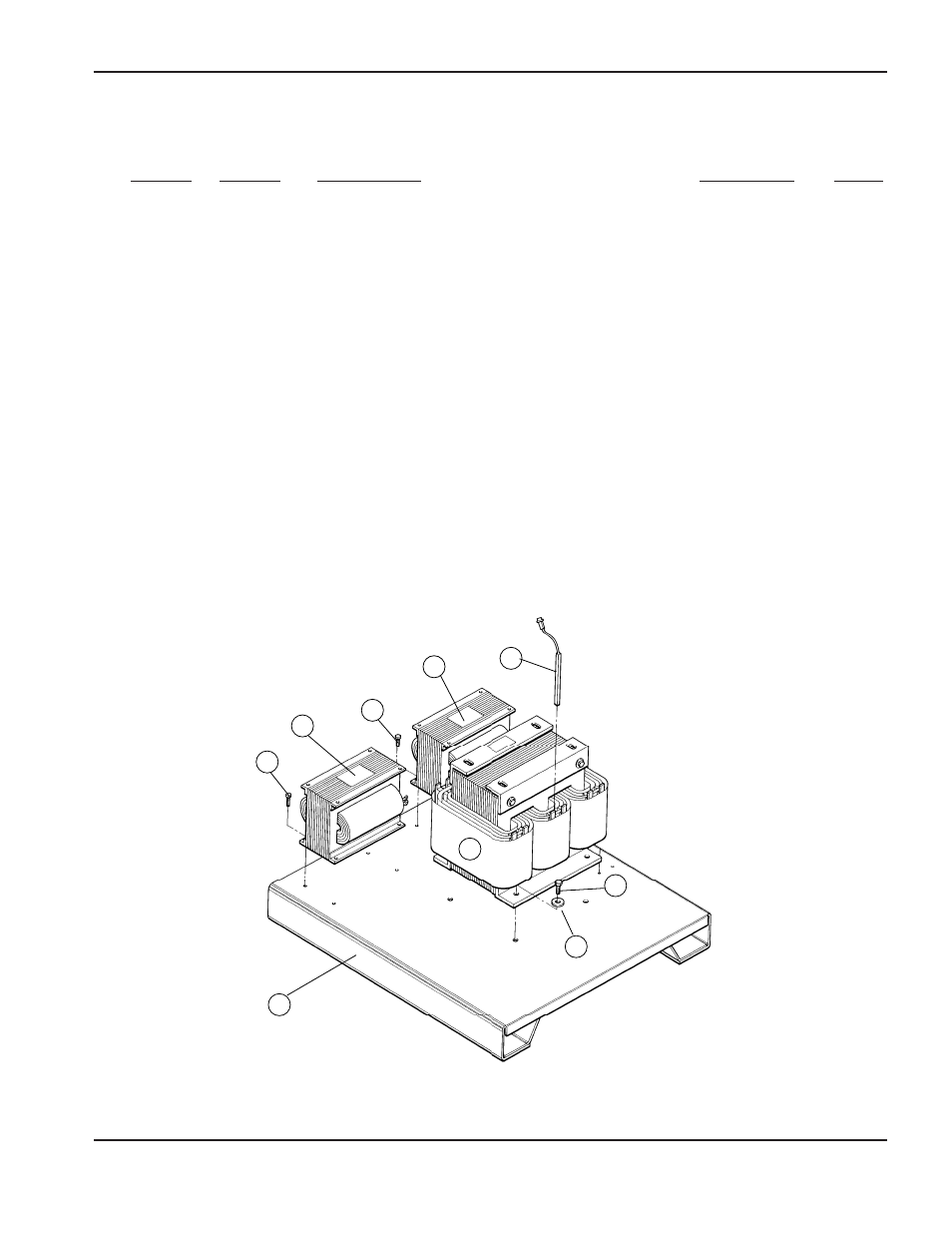

Abbildung 9-3
HT2000-Stromquelle – Bodenplatte und Komponenten
7
6
1
3
4
8
5
8
2
