STANDARD-KOMPONENTEN
20
HySpeed HT2000 Betriebsanleitung 9-45
G
Teile-
Position nummer Beschreibung bestimmt für Menge
028720 Inductive IHS, 2" - used with standard and stainless steel torch
029044 Torch MTG SA, Induct IHS for 2" Dia. Torch
A 004082 Bracket, IND Sensor 1
B 004083 Bracket, MTG Torch, 2" 1
C 015005 Adapter, 1/4 NPT x #4 1
D 027024 Cylinder, IND Sensor, UW-IHS 1
E 005074 Inductive Sensor Assembly 2
053016 IHS Control Module - pg. 9-32 and 9-33 1
Teile-
Position nummer Beschreibung bestimmt für Menge
028390 Inductive IHS, 1-3/4" - used with optional torch
029334 Torch MTG SA, Induct IHS for 1-3/4" Dia. Torch
A 004082 Bracket, IND Sensor 1
B 004349 Bracket, MTG Torch, 1-3/4" 1
C 015005 Adapter, 1/4 NPT x #4 1
D 027024 Cylinder, IND Sensor, UW-IHS 1
E 005074 Inductive Sensor Assembly 2
053016 IHS Control Module - pg. 9-32 and 9-33 1
Verbindungsleitungen für die Anlage des induktiven Zündhöhensensors – In beiden obigen
028811 028812 028813 028814 028815 028816
Position 25 ft (7.6 m) 50 ft (15.3 m) 75 ft (22.9 m) 100 ft (30.5 m) 150 ft (45.8 m) 200 ft (61 m)
F 024144 024144 024144 024144 024144 024144
G 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870
H 023859 023860 023861 023862 023863 023864
F
Details siehe
Abbildung 9-34
H
Details siehe
Abbildung 9-33
C
D
A
B
E
E

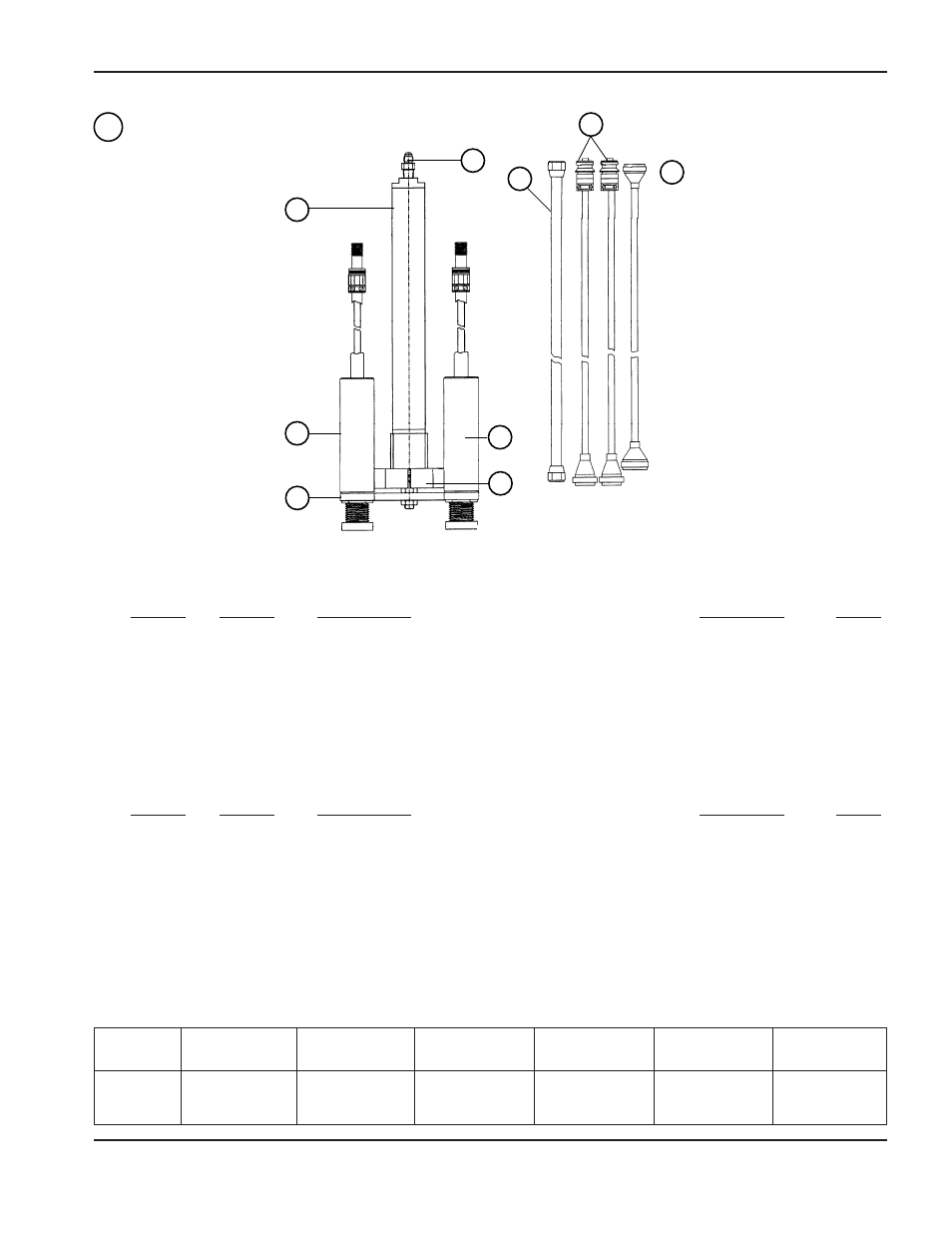

Abbildung 9-36 Brennerbausatz mit induktivem Zündhöhensensor mit Verbindungsleitungen für den
Bausatz des induktiven Zündhöhensensors
