HPI Racing Cyclone D4 Benutzerhandbuch
Seite 14
14
61450
Diff Outdrive 19x34mm
Differentialausgang 19x34mm
Sortie différentiel 19x34mm
デフカップジョイント19x25mm
a
61450
Diff Outdrive 19x25mm
Differentialausgang 19x25mm
Sortie différentiel 19x25mm
デフカップジョイント19x25mm
b
73522
Heavy-duty Nut (2mm)
Hd Mutter Set (2mm)
Ecrou renforce (2mm) Differentiel
タイトロックデフナット(2mm)
b
B020
Ball Bearing 5x8x2.5mm
Kugellager 5x8x2.5mm
Roulement 5x8x2.5mm
ボールベアリング 5x8x2.5mm
73522
Differential Screw M2x25mm
Differentialschraube M2x25mm
Vis differentiel M2x25mm
デフスクリューM2x25mm
a
A164
Differential Ring 13x19mm
Diffscheiben 13x19mm
Joint 13x19mm
デフリング
A165
Spring 6x7x1.5mm (Differential) Black
Diff-feder 6x7x1.5mm Schwarz
Ressort 6x7x1.5mm (Differentiel) Noir
スプリング6x7x1.5
A166
Diff Thrust Washer 2.2x6mm
Drucklagerscheibe 2.2x6mm
Rondelle poussee 2.2x6mm
デフスラストワッシャー
A157
Carbide Differential Balls (3/32 In./2.4mm)
Diffkugel Carbide 2.4mm
Bille carbure (3/32 In./2.4mm)
デフボール カーバイト 2.4mm
A150
Ball 2mm
Diffdrucklagerkugel 2mm
Billes 2mm
スラストボール 2mm
B130
Ball Bearing 10x15x4mm (Rubber Shield)
Kugellager 10x15x4mm (Gummidichtung)
Roulement à billes 10x15x4mm (Potection caoutchouc)
ボールベアリング10x15x4mm (ラバーシールド)
Z891
Washer 10x12x0.1mm
Unterlagscheibe 10x12x0.1mm
Rondelle 10x12x0.1mm
シム 10x12x0.1mm
Z892
Washer 10x12x0.2mm
Unterlagscheibe 10x12x0.2mm
Rondelle 10x12x0.2mm
シム 10x12x0.2mm
Allen Wrench
Inbusschlüssel
Clé Allen
六角レンチ
a
7
Montage du différentiel à bille
ボールデフの組立て

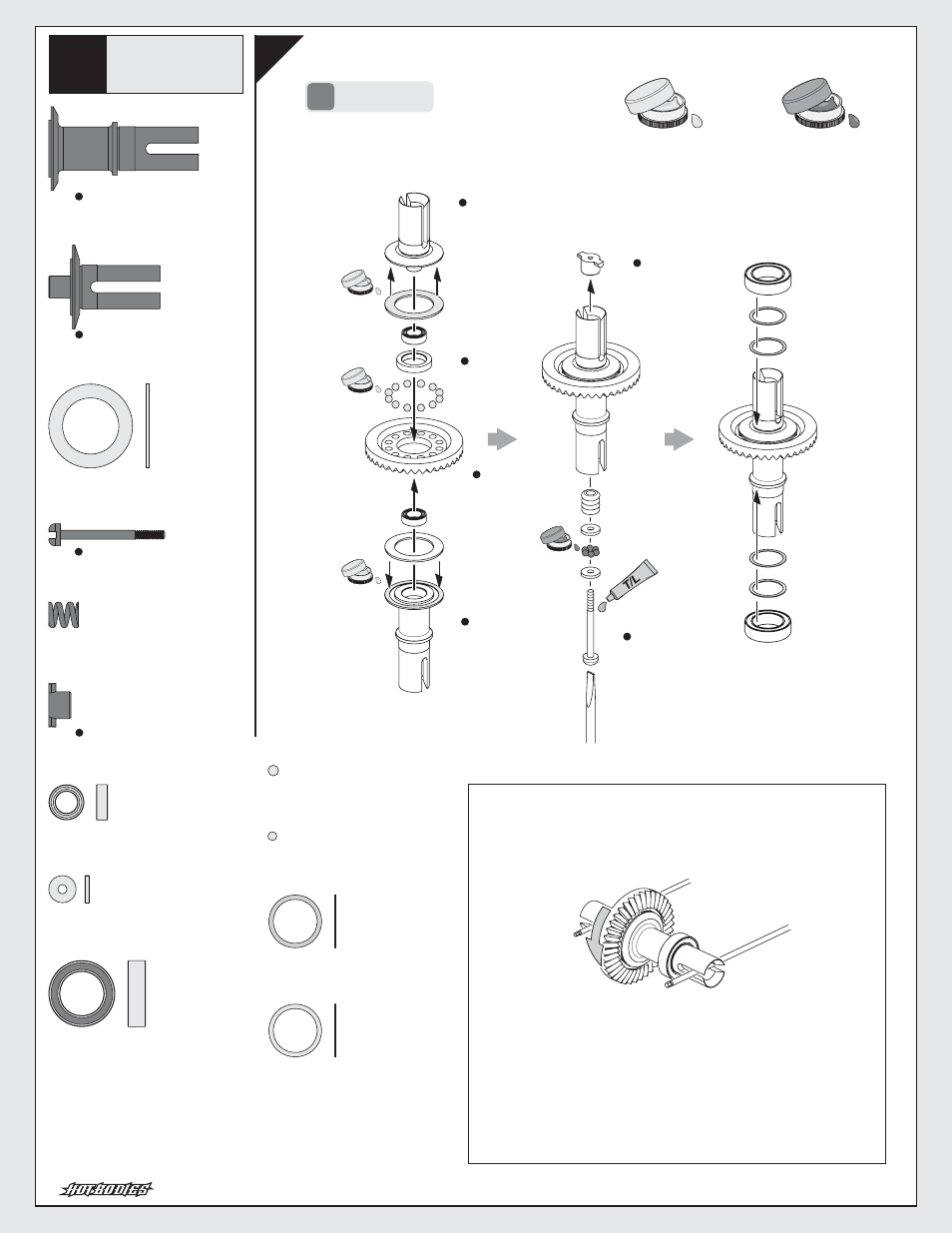

Ball Differential Assembly
Kugeldifferential-Montage
61433
61450
A164
B020
61433
B020
A164
61450
73522
A165
A166
A150
A166
73522
A157
B130
Z891
Z892
B130
Z155
Z156
Z155
Z155
x2
x2
x4
x2
x2
x2
x4
x4
x24
x12
x4
x4
x4
The differential should be tightened untill the gear cannot be roated when both of
the diff hubs are held.
Das Differential sollte so weit zugedreht werden, bis das Zahnrad sich nicht mehr
drehen läßt, wenn man beide Differentialhälften festhält.
Les différentiels doivent être serrés de telle façon que la couronne ne puisse pas
tourner quand les deux moyeux sont bloqués.
図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。
締め過ぎ、緩め過ぎはデフの破損につながります。
Réglage standard différentiel à bille
ボールデフ調整基準位置
Standard Ball Diffrential Setting
Einstellen des Kugeldifferentials
Z891
Z892
C
Open Bag C
Tüte C öffnen
Ouvrir le sachet C
袋詰Cを使用します
Z156
Gray Differential Lube
Graues Differentialfett
Graisse differentiel grise
デフグリス（ダーク）
Z155
Differential Lube (Silicone)
Differential Fett
Graisse differentiel
シリコンデフルーブ
a
b
a
b
b
Make 2
2 Stück
2 fois
2個作ります
2
x
Screwdriver
Schraubenzieher
Tournevis
マイナスドライバー
