HPI Racing Cyclone D4 Benutzerhandbuch
Seite 31
31
Z305
Screw Post M3x15mm
Schraubenpfosten M3x15mm
Montant a vis M3x15mm
スクリューポスト M3x15mm
Z082
Flat Head Screw M3x8mm
Senkkopfschraube M3x8mm
Vis tete plate M3x8mm
サラネジ M3x8mm
Z083
Flat Head Screw M3x10mm
Senkkopfschraube M3x10mm
Vis tete plate M3x10mm
サラネジ M3x10mm
75106
Body Clip (6mm/Black)
Karosserieklammern (6mm/Schwarz)
Clip carr. (6mm/Noir)
ボディーピン (6mm/ブラック)

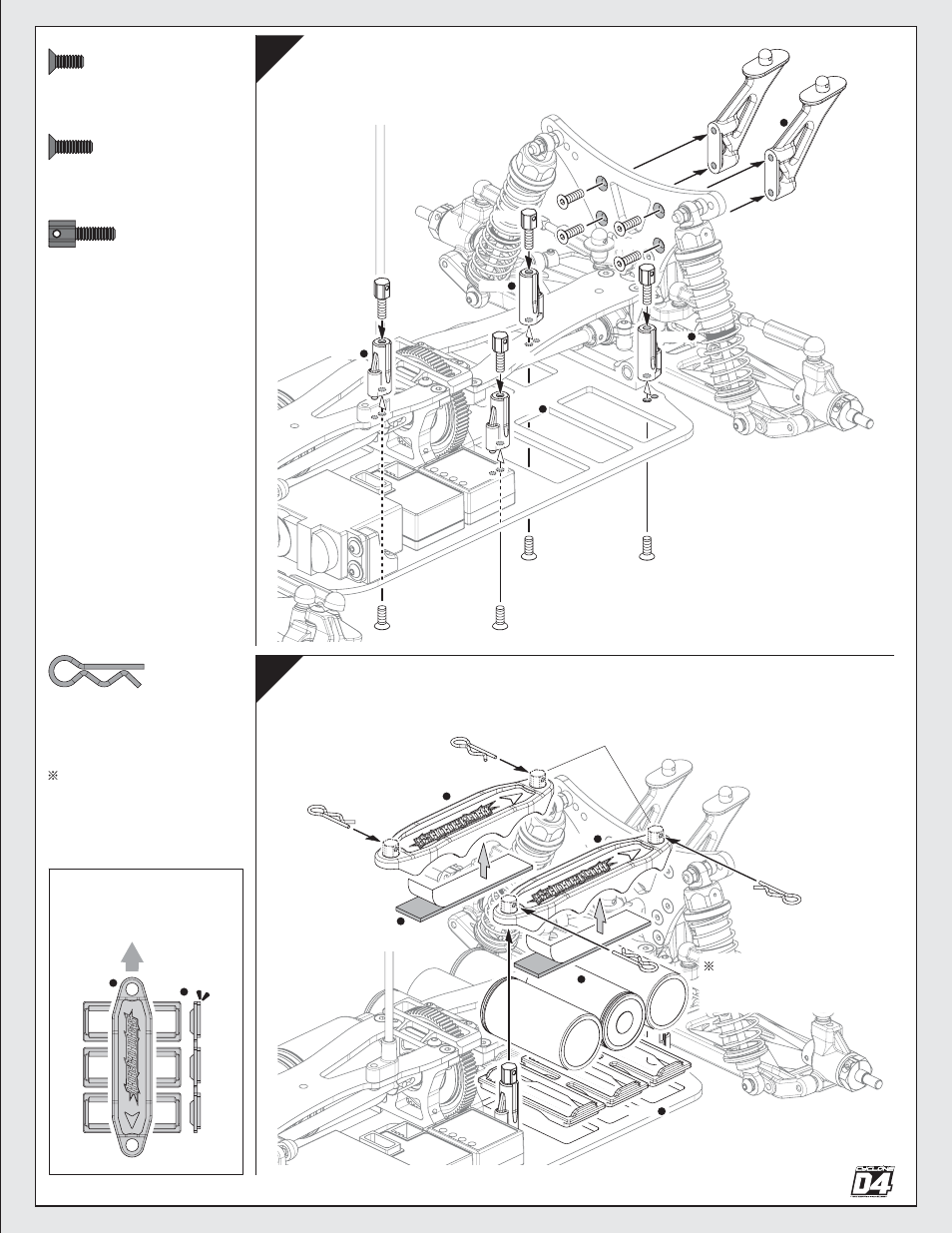

Mise en place du support de batterie
バッテリーホルダーの取付け
Battery Holder Installation
Montage der Akkuhalterung
Battery Installation
Einbau des Akkus
Mise en place de la batterie
バッテリーの取り付け
40
41
x4
x4
x4
Z083
Z305
61427
Z082
Z082
Z082
Z082
75106
75106
75106
75106
x4
61428
61428
61428
1
61428
1
61428
1
61428
1
Z305
Z305
Z305
Z083
1
7.2V, 6-cell, Sub-C Battery (Saddle Pack)
7.2V, 6-Zellen, Sub-C Akku (Saddle-Pack)
Batterie 7,2V, 6 cellules, Sub-C (type à sangler)
7.2V バッテリー(セパレートタイプ)
61427
Not Included
Nicht enthalten
Non inclus
別売り
61428
2
61428
2
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
Front
Vorne
Avant
フロント
Adjust screw posts to suit battery size.
Stellen Sie die Pfosten passend für Ihre Akkus ein.
Réglez les montants des vis pour correspondre à la taille de la batterie.
バッテリーの大きさに合わせて調整します。
8
61427
8
61428
2
b
b
