HEIDENHAIN ND 780 - Handbuch (Seite 46)

46
I Benutzer-Anleitung
I - 3 F
unktionen für die F
räsbearbeit
ung

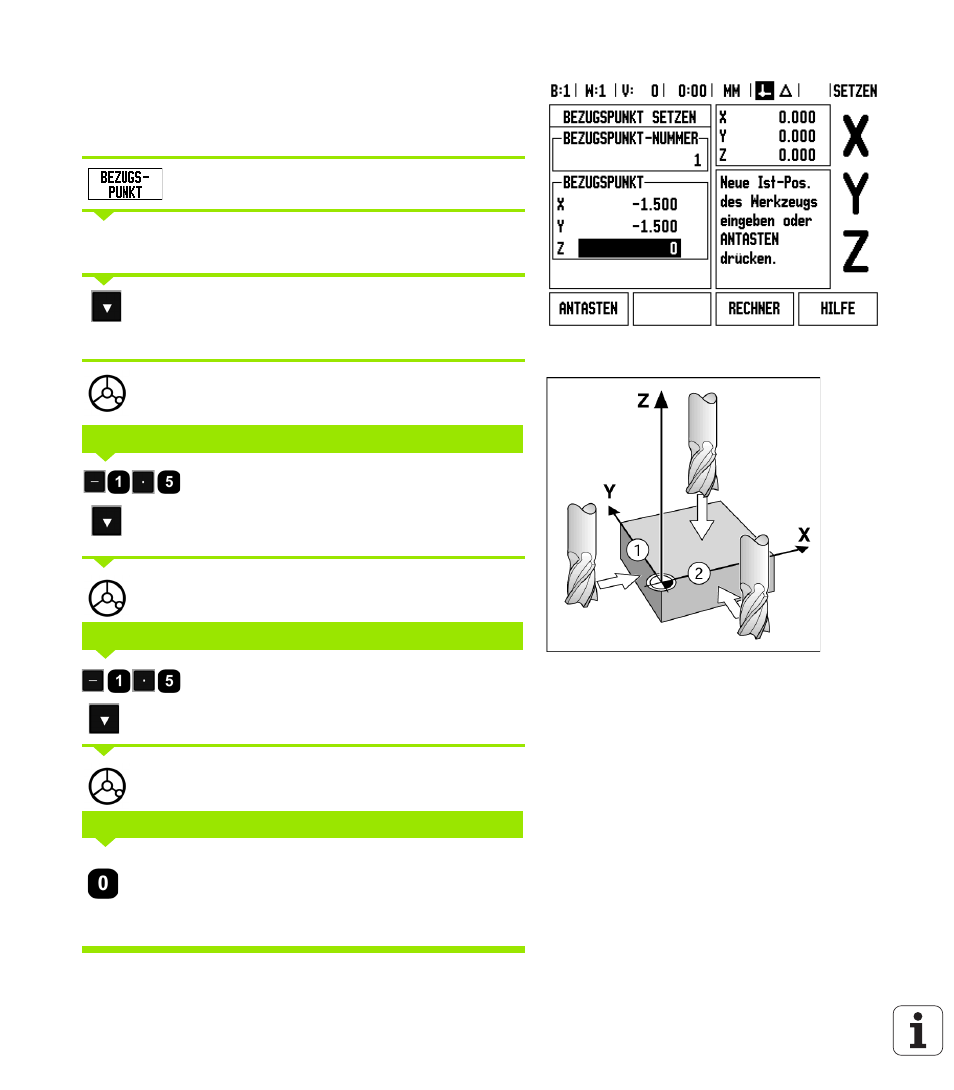

Beispiel: Werkstück-Bezugspunkt setzen ohne Antast-Funktion
Werkzeug-Durchmesser: D = 3 mm
Achsreihenfolge beim Setzen in diesem Beispiel: X - Y - Z
Vorbereitung: Aktives Werkzeug als Werkzeug festlegen, das zum
Bezugspunkt-Setzen verwendet wird.
Softkey BEZUGSPUNKT drücken.
Der Cursor steht jetzt im Feld BEZUGSPUNKT-
NUMMER.
Bezugspunkt-Nummer eingeben und den Cursor mit
der NACH-UNTEN-Taste auf das Feld X-ACHSE
bewegen.
Werkstück an Kante 1 ankratzen.
Position des Werkzeug-Mittelpunkts (X = – 1,5 mm)
eingeben und
den Cursor mit der NACH-UNTEN-Taste auf das Feld
Y-ACHSE bewegen.
Werkstück an Kante
2
ankratzen.
Position des Werkzeug-Mittelpunkts (Y = – 1,5 mm)
eingeben und
die NACH-UNTEN-Taste drücken.
Werkstückoberfläche ankratzen.
Position der Werkzeug-Spitze (Z = 0 mm) für die Z-
Koordinate des Bezugspunkts eingeben. Mit ENTER
bestätigen.
BEZUGSPUNKT-SETZEN IN X
BEZUGSPUNKT-SETZEN IN Y
BEZUGSPUNKT SETZEN Z = + 0
