Softkey BEZUGSPUNKT
Grundlegende Informationen: Siehe „Softkey Bezugspunkt” auf Seite
45. Bezugspunkte legen die Zuordnung zwischen Achspositionen und
Anzeigewerten fest. Bei den meisten Drehbearbeitungen gibt es nur
einen Bezugspunkt in der X-Achse (Mittelpunkt der Spannvorrichtung),
die Definition zusätzlicher Bezugspunkte für die Z-Achse kann jedoch
vorteilhaft sein. In der Bezugspunkt-Tabelle können bis zu 10
Bezugspunkte gespeichert werden. Bezugspunkte setzen Sie am
einfachsten, indem Sie ein Werkstück an einem bekannten
Durchmesser oder Punkt ankratzen und dann den ermittelten Wert
eingeben.

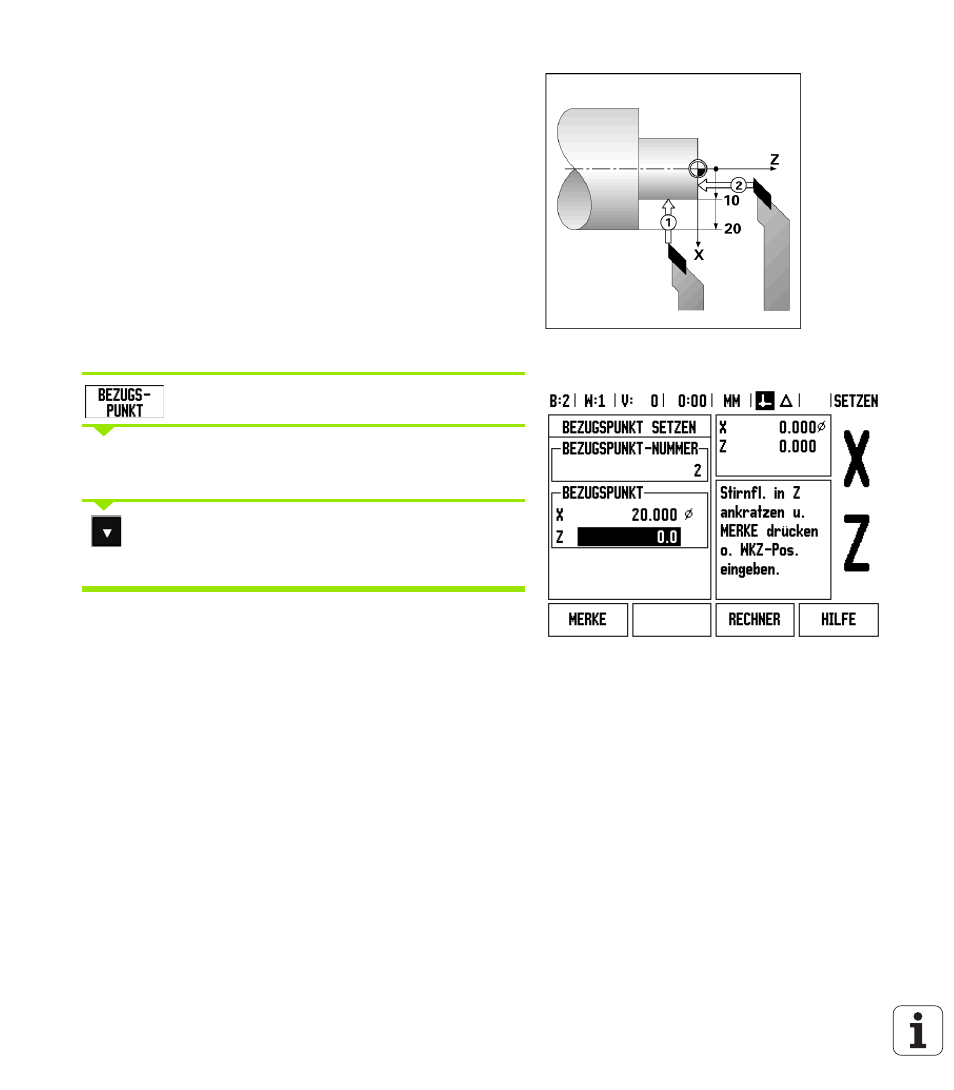

Beispiel: Werkstück-Bezugspunkt setzen
Reihenfolge beim Setzen in diesem Beispiel: X - Z
Vorbereitung:
Rufen Sie die Werkzeug-Daten zu dem Werkzeug auf, mit dem Sie das
Werkstück ankratzen.
Softkey BEZUGSPUNKT drücken.
Der Cursor steht jetzt im Feld BEZUGSPUNKT-
NUMMER.
Bezugspunkt-Nummer eingeben und den Cursor mit
der NACH-UNTEN-Taste auf das Feld X-ACHSE
bewegen.
