ND 780
49
I - 3 F
u
nktionen für die F
räsbearbeit
ung
Die ND 780 gibt den Wert 0 für die Koordinate vor.
Gewünschte Koordinate der Werkstück-Kante
eingeben, z.B. Y = 0 mm, und
Koordinate als Bezugswert für dieses Werkstück
setzen.
Mit ENTER bestätigen.
Beispiel:

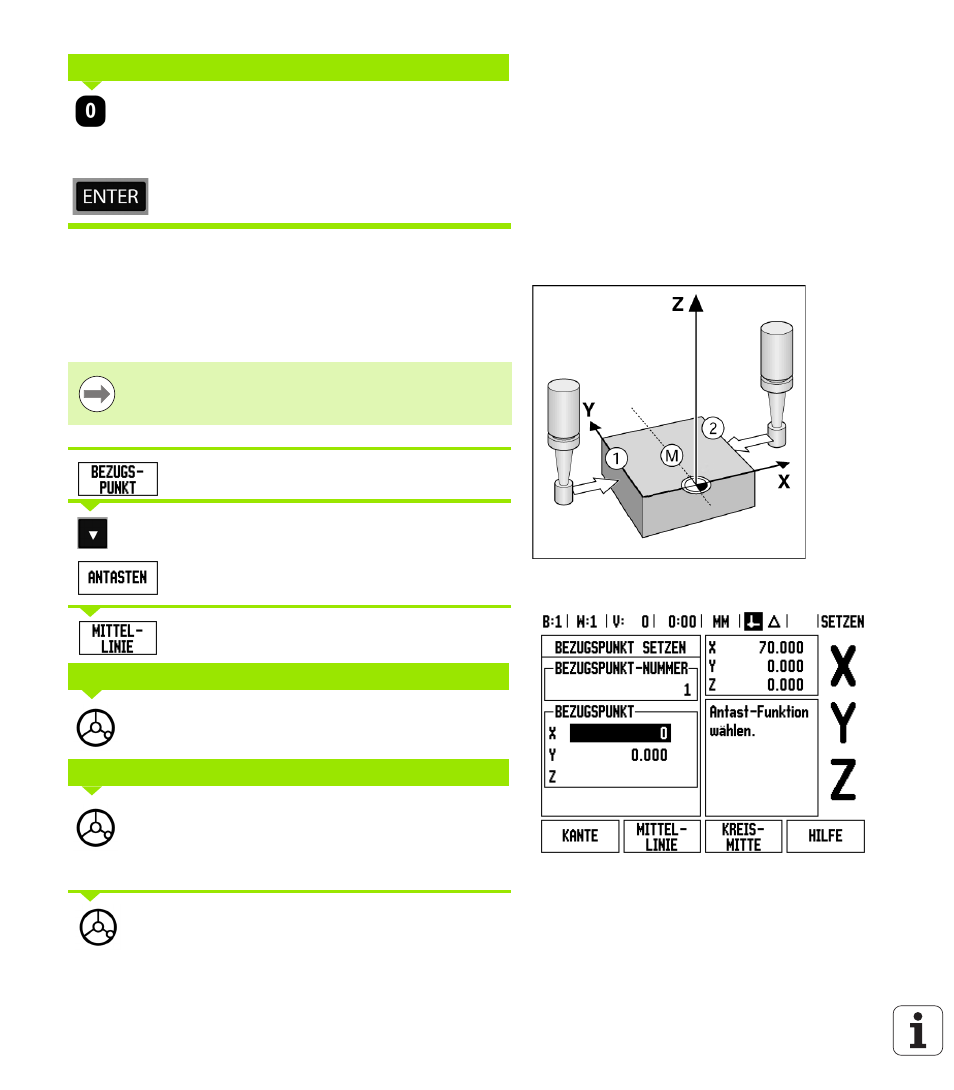

Mittellinie zwischen zwei Werkstück-Kanten als Bezugslinie
setzen
Die Lage der Mittellinie
M
wird durch das Antasten der Kanten
1
und
2
bestimmt.
Die Mittellinie liegt parallel zur Y-Achse.
Gewünschte Koordinate der Mittellinie: X = 0 mm
BEZUGSPUNKT drücken.
NACH-UNTEN-Taste drücken.
ANTASTEN drücken.
MITTELLINIE drücken.
Kantentaster gegen die Werkstück-Kante
1
fahren,
bis Lämpchen im Taster aufleuchten.
Kantentaster gegen die Werkstück-Kante
2
fahren,
bis Lämpchen im Taster aufleuchten. Der Abstand
zwischen den beiden Kanten wird im Hinweisfenster
angezeigt.
Kantentaster von der Werkstück-Kante wegfahren.
WERT FÜR Y EINGEBEN = 0
Bei der Antast-Funktion Mittellinie wird der Abstand
zwischen den beiden Kanten im Hinweisfenster angezeigt.
1. KANTE IN X ANTASTEN
2. KANTE IN X ANTASTEN
