50
I Benutzer-Anleitung
I - 3 F
unktionen für die F
räsbearbeit
ung
Koordinate eingeben (X = 0 mm), Koordinate als
Bezugslinie für die Mittellinie übernehmen und mit
ENTER bestätigen.

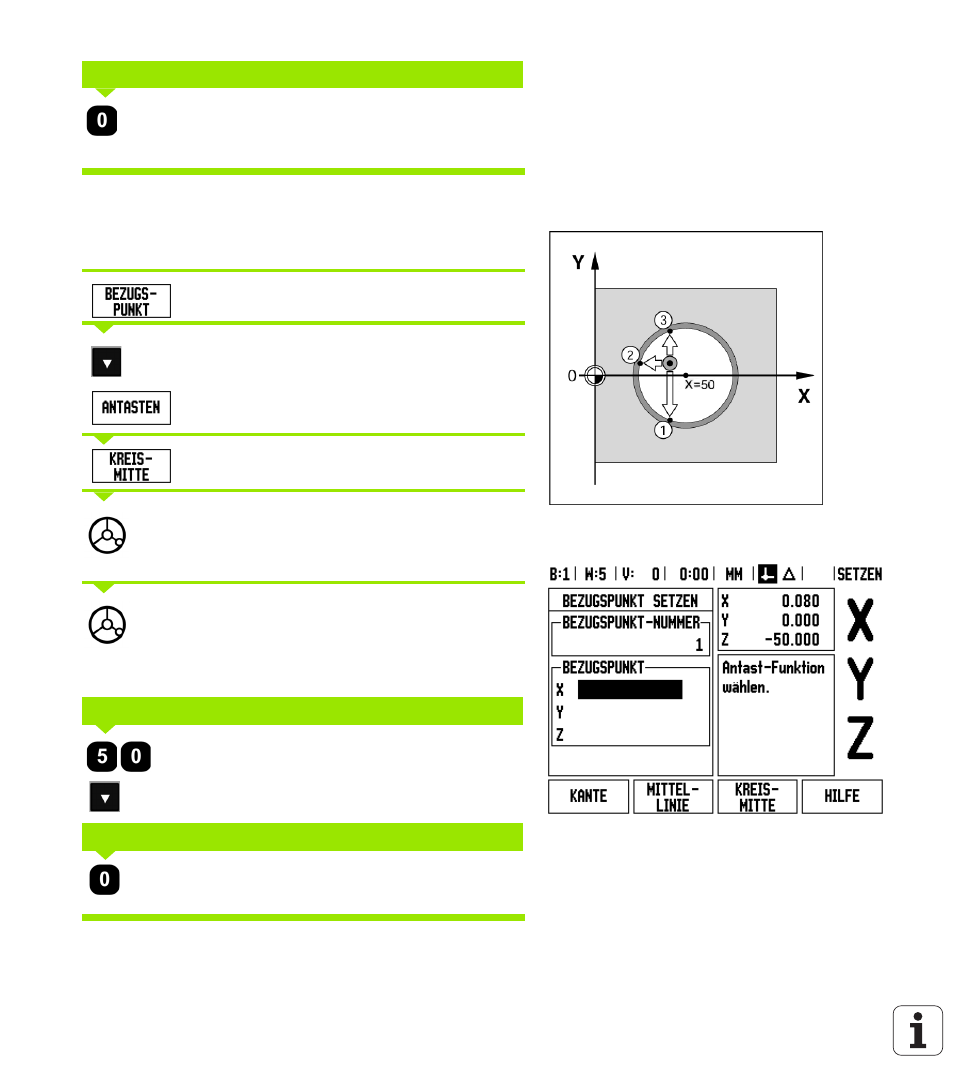

Beispiel: Mittelpunkt einer Bohrung mit dem Kantentaster antasten
und Bezugspunkt 50 mm vom Kreismittelpunkt entfernt setzen.
X-Koordinate der Kreismitte: X = 50 mm
Y-Koordinate der Kreismitte: Y = 0 mm
BEZUGSPUNKT drücken.
NACH-UNTEN-Taste drücken.
ANTASTEN drücken.
KREISMITTE drücken.
Kantentaster gegen den ersten Punkt 1 an der
Bohrungs-Innenwand fahren, bis Lämpchen im Taster
aufleuchten.
Tasten Sie mit dem Kantentaster zwei weitere
Punkte der Bohrung an, wie gerade beschrieben.
Hierfür erscheinen am Bildschirm wieder
Handlungsanleitungen. Der ermittelte Durchmesser
wird im Hinweisfenster angezeigt.
Erste Koordinate (X = 50 mm) eingeben und
NACH-UNTEN-Taste drücken.
Vorgabewert Y = 0 mm übernehmen und mit ENTER
bestätigen.
WERT FÜR X EINGEBEN
MITTELPUNKT X EINGEBEN X = 50
MITTELPUNKT Y EINGEBEN Y = 0
