160 smart.Turn-Units für die Y-Achse
3.1 Units – Bohr
en Y
-A
c
hse
3.1 Units – Bohren Y-Achse

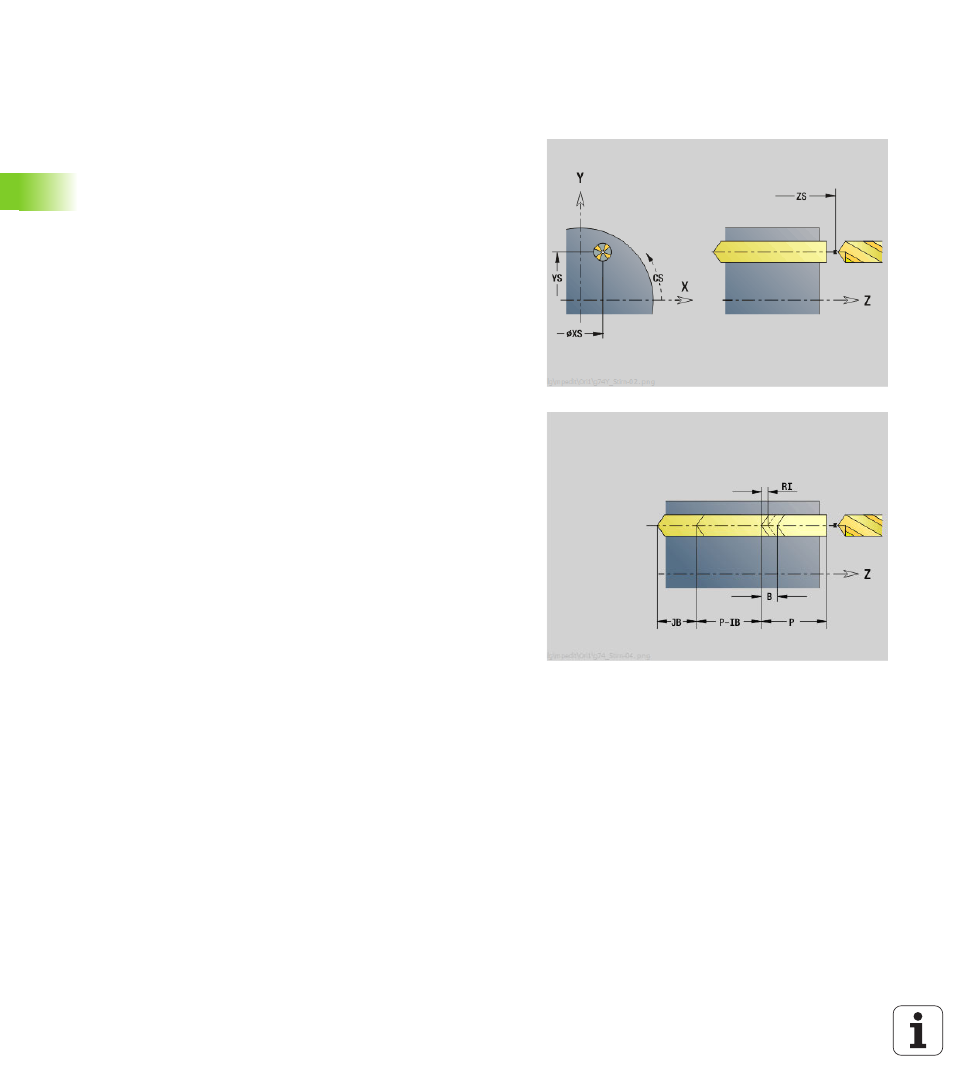

Unit „ICP Bohren Y-Achse“
Die Unit bearbeitet eine einzelne Bohrung oder ein Bohrmuster auf der
XY- oder YZ-Ebene. Die Positionen der Bohrungen sowie weitere
Details spezifizieren Sie mit ICP.
Unitname: G74_ICP_Y / Zyklus: G74 (siehe Seite 317)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S
Parameter Formular Muster
FK
siehe Seite 58
NS Startsatznummer Kontur
Parameter Formular Zyklus
E
Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
P 1. Bohrtiefe
IB Bohrtiefenreduzierwert
JB Minimale Bohrtiefe
B Rückzugsabstand
RI Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).
RB Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
Weitere Formulare: siehe Seite 56
