HEIDENHAIN MANUALplus 620, CNC PILOT 640 235
4.8 Mant
elfläc
henk
ont
ur
en

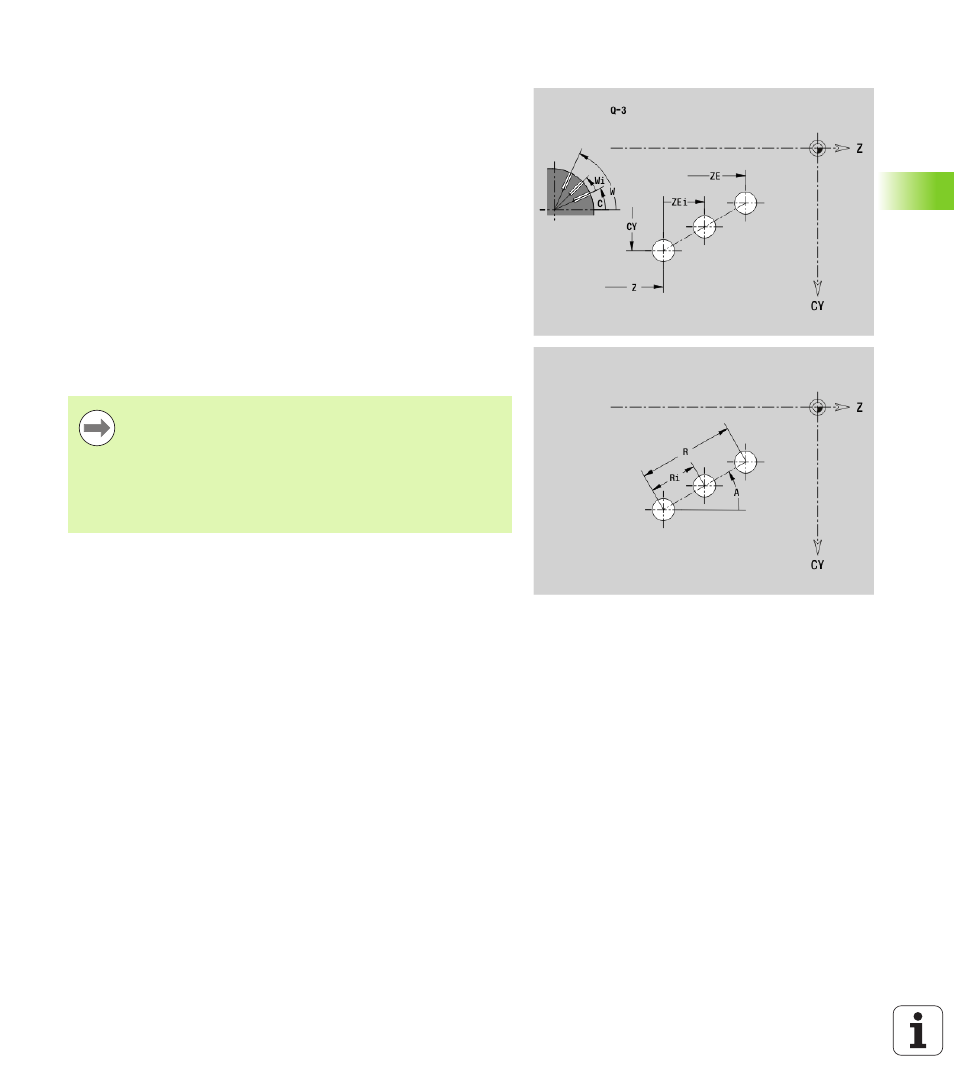

Muster linear Mantelfläche G411-Geo
G411 definiert ein lineares Bohr- oder Figurmuster auf der
Mantelfläche. G411 wirkt auf die im Folgesatz definierte Bohrung/
Figur (G310..315, G317).
Parameter
Q
Anzahl der Figuren (default: 1)
Z Anfangspunkt
C Anfangspunkt (Anfangswinkel)
CY Anfangspunkt als „Streckenmaß"; Bezug: Mantelabwicklung
bei „Referenzdurchmesser"
ZE Endpunkt
ZEi Abstand zwischen Figuren in Z-Richtung
W Endpunkt (Endwinkel)
Wi Winkelabstand zwischen Figuren
A Winkel zur Z-Achse; (default:0°)
R Gesamtlänge Muster
Ri Abstand zwischen Figuren (Musterabstand)
 Bei Programmierung von „Q, Z und C“ werden die
Bohrungen/Figuren gleichmäßig auf dem Umfang
angeordnet.
 Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
 Der Fräszyklus ruft die Bohrung/Figur im Folgesatz auf,
nicht die Musterdefinition.
