220 DIN-Programmierung
4.6 C-A
c
hsk
o
nt
ur
en – Gr
undlag
en
Krümmungsmittelpunkt als Referenz und Normallage
Programmierung:
 Mustermittelpunkt <> Krümmungsmittelpunkt
 Musterradius= Krümmungsradius
 Normallage
Diese Befehle ordnen die Nuten im Abstand
„Musterradius+Krümmungsradius“ um den Mustermittelpunkt an.

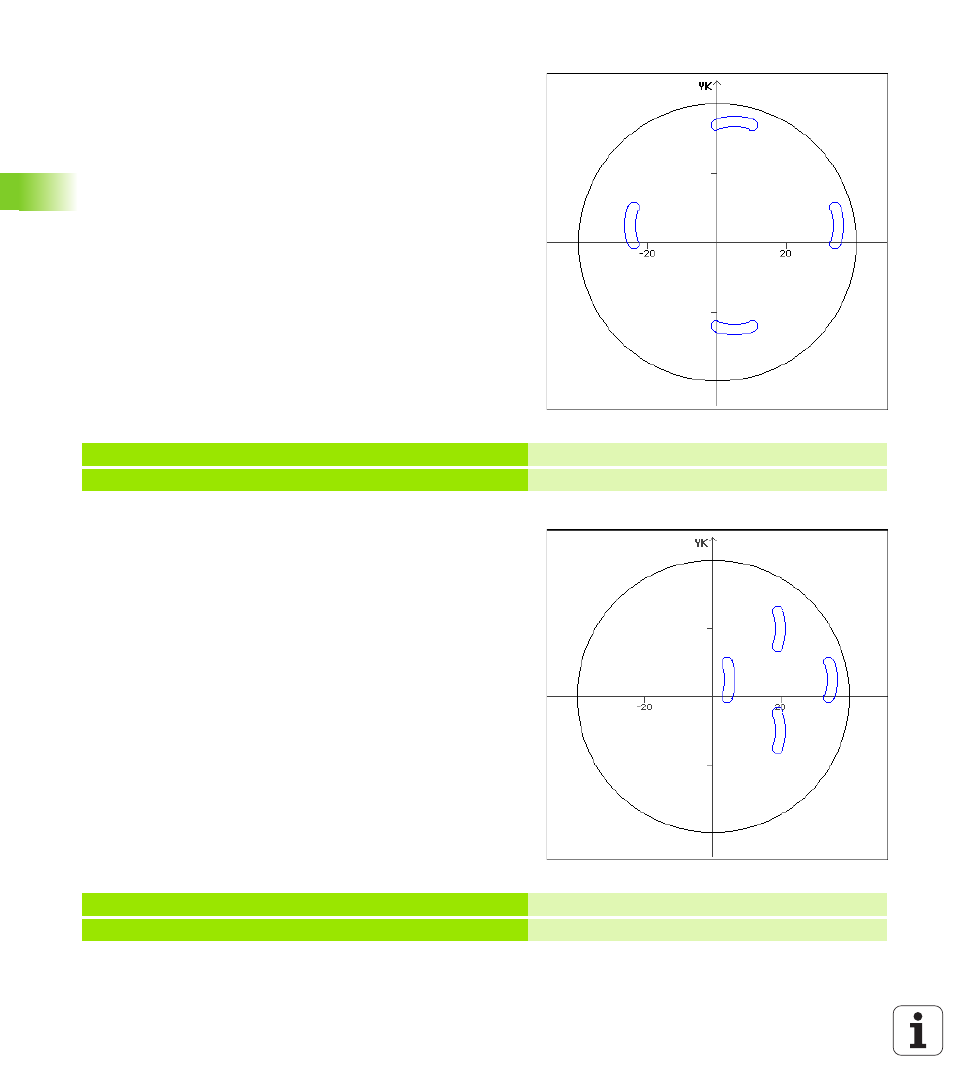

Beispiel: Krümmungsmittelpunkt als Referenz, Normallage
Krümmungsmittelpunkt als Referenz und Originallage
Programmierung:
 Mustermittelpunkt <> Krümmungsmittelpunkt
 Musterradius= Krümmungsradius
 Originallage
Diese Befehle ordnen die Nuten im Abstand
„Musterradius+Krümmungsradius“ um den Mustermittelpunkt unter
Beibehaltung des Anfangs- und Endwinkels an.
Beispiel: Krümmungsmittelpunkt als Referenz, Originallage
N.. G402 Q4 K30 A0 XK5 YK5 H0 Zirkulares Muster, Normallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Zirkulare Nut
N.. G402 Q4 K30 A0 XK5 YK5 H1 Zirkulares Muster, Originallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Zirkulare Nut
