Unit „Freistechen Form H, K, U“

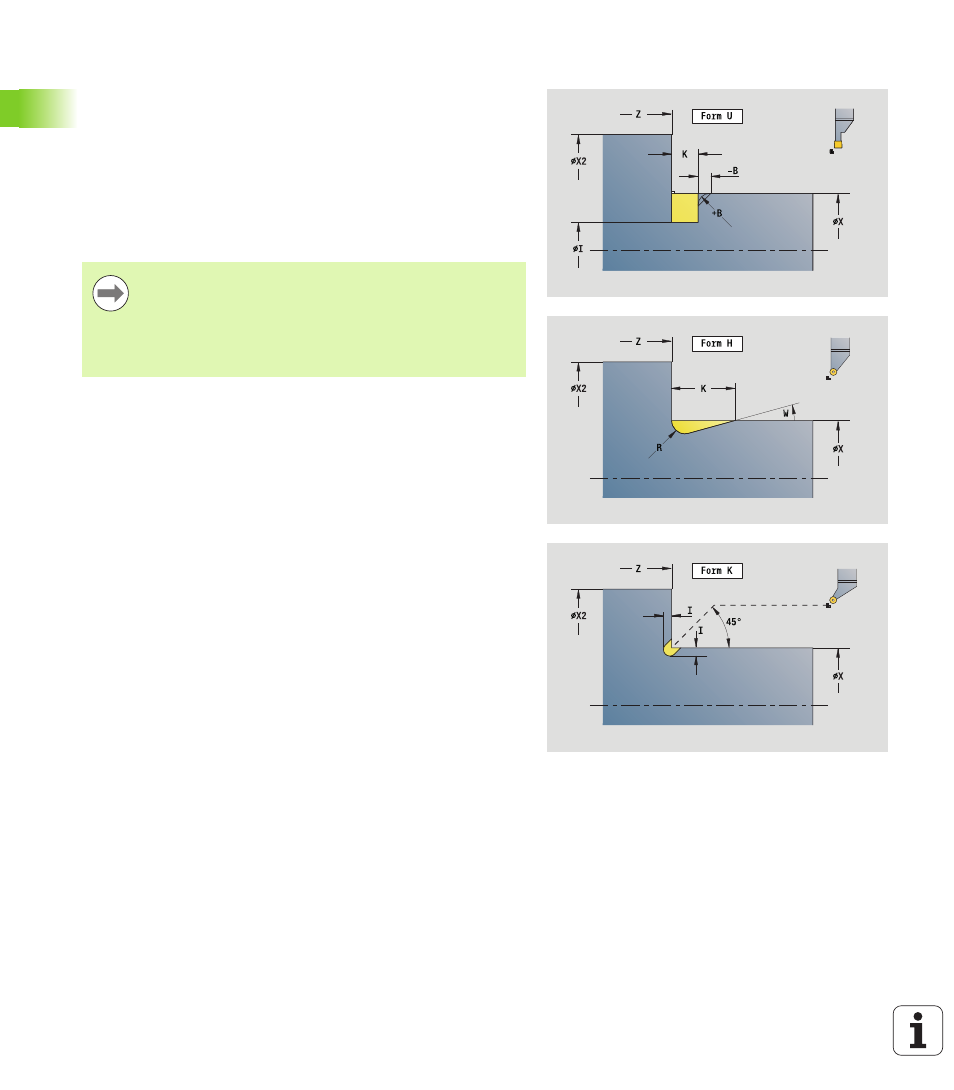

Die Unit erstellt abhängig von KG einen der folgenden Freistiche:
 Form U: Die Unit erstellt den Freistich und schlichtet die
angrenzende Planfläche. Wahlweise wird eine Fase/Rundung
erstellt.
 Form H: Der Endpunkt des Freistichs wird anhand des
Eintauchwinkels ermittelt.
 Form K: Die erzeugte Konturform ist von dem eingesetzten
Werkzeug abhängig, da nur ein linearer Schnitt im Winkel von 45°
ausgeführt wird.
Unitname: G85x_H_K_U / Zyklus: G85 (siehe Seite 302)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schlichten
 beeinflusste Parameter: F, S
 Wählen Sie zuerst die Art des Freistechens KG aus und
geben Sie anschließend die Werte für den
ausgewählten Freistich ein.
 Parameter mit gleichem Adressbuchstaben ändert die
Steuerung auch für die anderen Freistiche. Lassen Sie
diese Werte unverändert.
Formular Kontur
KG
Art des Freistechens
 Form U: Zyklus G856 (siehe Seite 307)
 Form H: Zyklus G857 (siehe Seite 308)
 Form K: Zyklus G858 (siehe Seite 309)
X1, Z1 Eckpunkt Kontur (X: Durchmessermaß)
Freistich Form U
X2
Endpunkt Planfläche (Durchmessermaß)
I Freistichdurchmesser
K Freistichlänge
B Fase/Verrundung
 B>0: Radius der Verrundung
 B<0: Abschnittslänge der Fase
Freistich Form H
K
Freistichlänge
R Radius in der Freistichecke
W Eintauchwinkel
Freistich Form K
I
Freistichtiefe (Radiusmaß)
Weitere Formulare: siehe Seite 56
