HEIDENHAIN MANUALplus 620, CNC PILOT 640 99
2.5 Units – Bohr
en C-A
c
hse
Unit „ICP Gewindebohren C-Achse“
Die Unit bearbeitet eine einzelne Gewindebohrung oder ein
Bohrmuster auf der Stirn- oder Mantelfläche. Die Positionen der
Gewindebohrungen sowie weitere Details spezifizieren Sie mit ICP.
Unitname: G73_ICP_C / Zyklus: G73 (siehe Seite 314)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Formular Global
G14
Werkzeugwechselpunkt
 Keine Achse
 0: simultan
 1: erst X, dann Z
 2: erst Z, dann X
 3: nur X
 4: nur Z
 5: nur Y-Richtung
 6: simultan mit Y (X-, Y- und Z-Achse fahren diagonal)
CLT Kühlmittel
 0: ohne
 1: Kreislauf 1 ein
 2: Kreislauf 2 ein
SCK Sicherheitsabstand Zustellrichtung: Sicherheitsabstand in
der Zustellrichtung bei Bohr- und Fräsbearbeitungen.
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung zum Spanbrechen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch das Unterbrechen der
Vorschubbewegung wird der Span gebrochen.
Weitere Formulare: siehe Seite 56
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Formular Muster
FK
siehe Seite 58
NS Startsatznummer Kontur

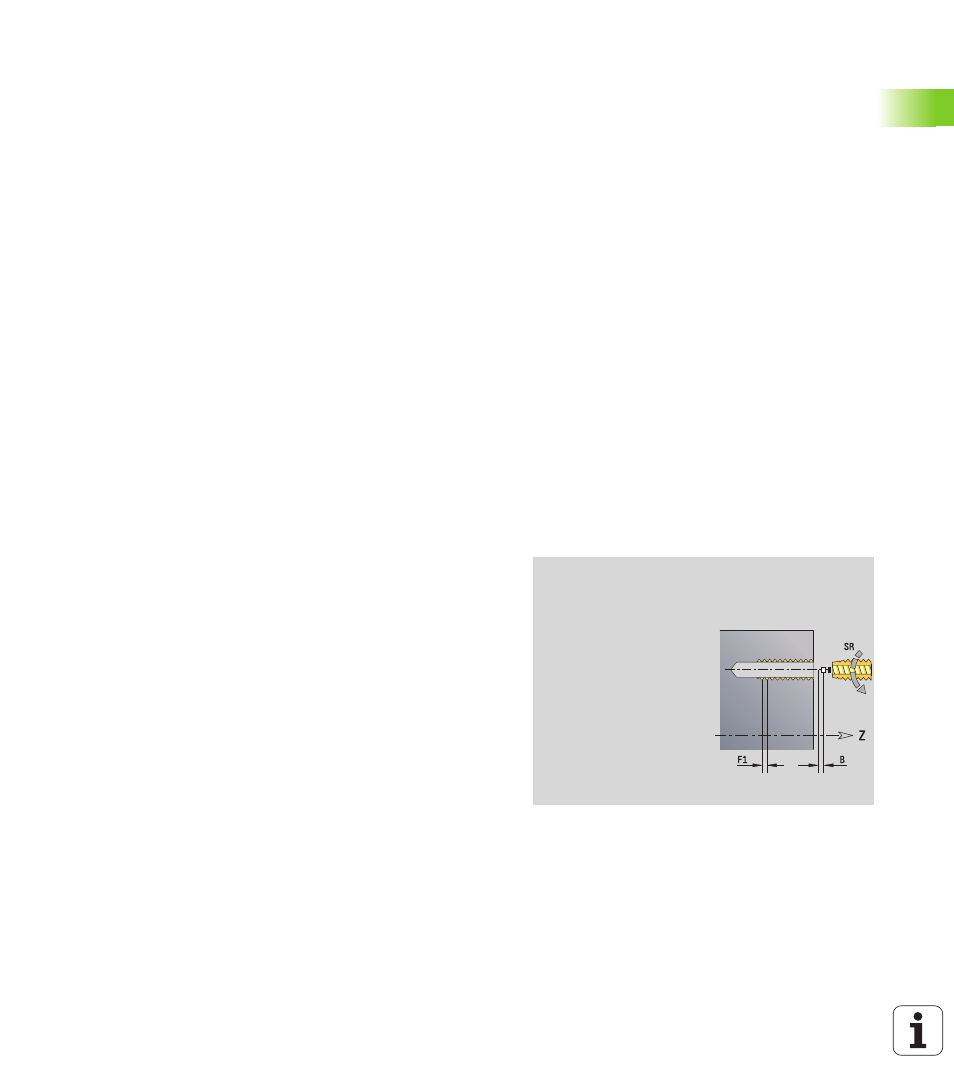

Formular Zyklus
F1
Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
RB Rückzugsebene
Weitere Formulare: siehe Seite 56
