DIN-Programmierung für die Y-Achse
6.3 K
o
nt
ur
en der YZ-Ebene

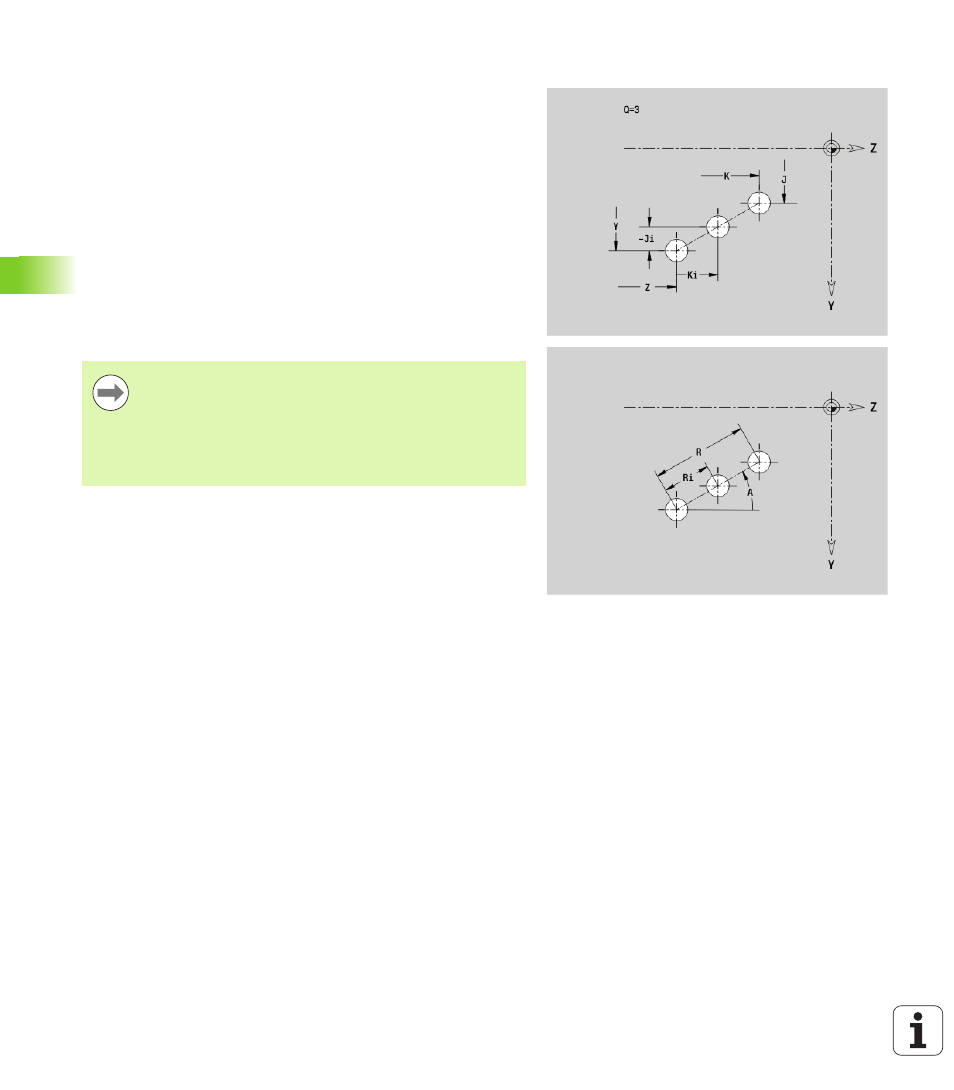

Muster linear YZ-Ebene G481-Geo
G481 definiert ein lineares Muster in der YZ-Ebene. G481 wirkt auf die
im Folgesatz definierte Figur (G380..385, G387).
Parameter
Q
Anzahl der Figuren
Y
1. Musterpunkt
Z
1. Musterpunkt
J
Endpunkt Muster (Y-Richtung)
K
Endpunkt Muster (Z-Richtung)
Ji
Abstand zwischen zwei Figuren (in Y-Richtung)
Ki
Abstand zwischen zwei Figuren (in Z-Richtung)
A
Lagewinkel der Längsachse des Musters (Bezug: positive
Z-Achse)
R
Länge (Gesamtlänge Muster)
Ri
Musterabstand (Abstand zwischen zwei Figuren)
Programmierhinweise
Die Bohrung/Figur im Folgesatz ohne Mittelpunkt
programmieren.
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
