196 DIN-Programmierung
4.3 Gr
undelement
e
der Dr
ehk
ont
ur

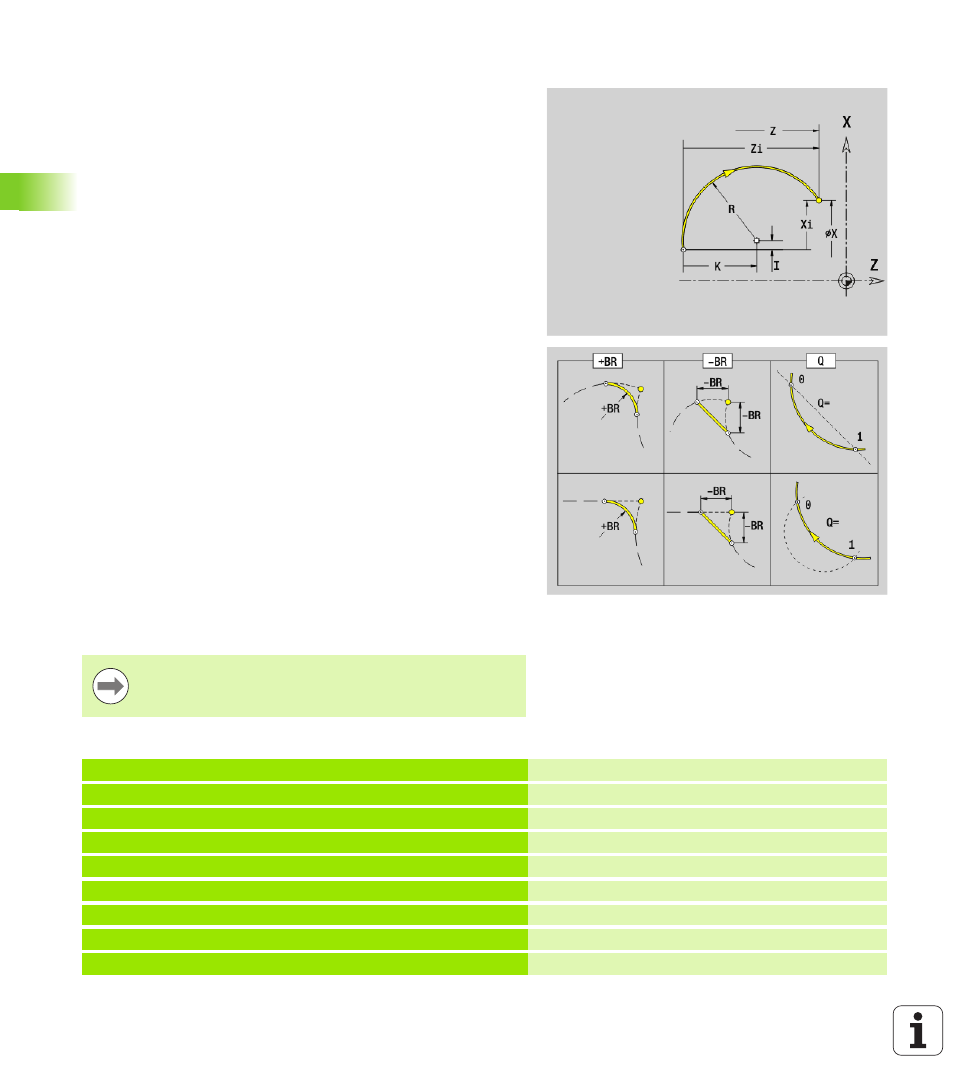

Kreisbogen Drehkontur G2-/G3-Geo
G2/G3 definiert einen Kreisbogen in einer Drehkontur mit
inkrementaler Mittelpunktvermaßung. Drehrichtung (siehe Hilfebild):
 G2: im Uhrzeigersinn
 G3: im Gegen-Uhrzeigersinn
Beispiel: G2-, G3-Geo
Parameter
X
Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
I Mittelpunkt (Abstand Startpunkt – Mittelpunkt als Radiusmaß)
K Mittelpunkt (Abstand Startpunkt – Mittelpunkt)
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 193)
FP
Element nicht bearbeiten (nur für TURN PLUS erforderlich):
 0: Grundelement (Kreis) nicht bearbeiten
 1: Überlagerungselement (z. B. Fase oder Rundung) nicht
bearbeiten
 2: Grund-/Überlagerungselement nicht bearbeiten
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
. . .
FERTIGTEIL
N1 G0 X0 Z-10
N2 G3 X30 Z-30 R30 Zielpunkt und Radius
N3 G2 X50 Z-50 I19.8325 K-2.584 Zielpunkt und Mittelpunkt inkremental
N4 G3 Xi10 Zi-10 R10 Zielpunkt inkremental und Radius
N5 G2 X100 Z? R20 unbekannte Zielpunktkoordinate
N6 G1 Xi-2.5 Zi-15
. . .
