336 DIN-Programmierung
4.26 F
räszyklen

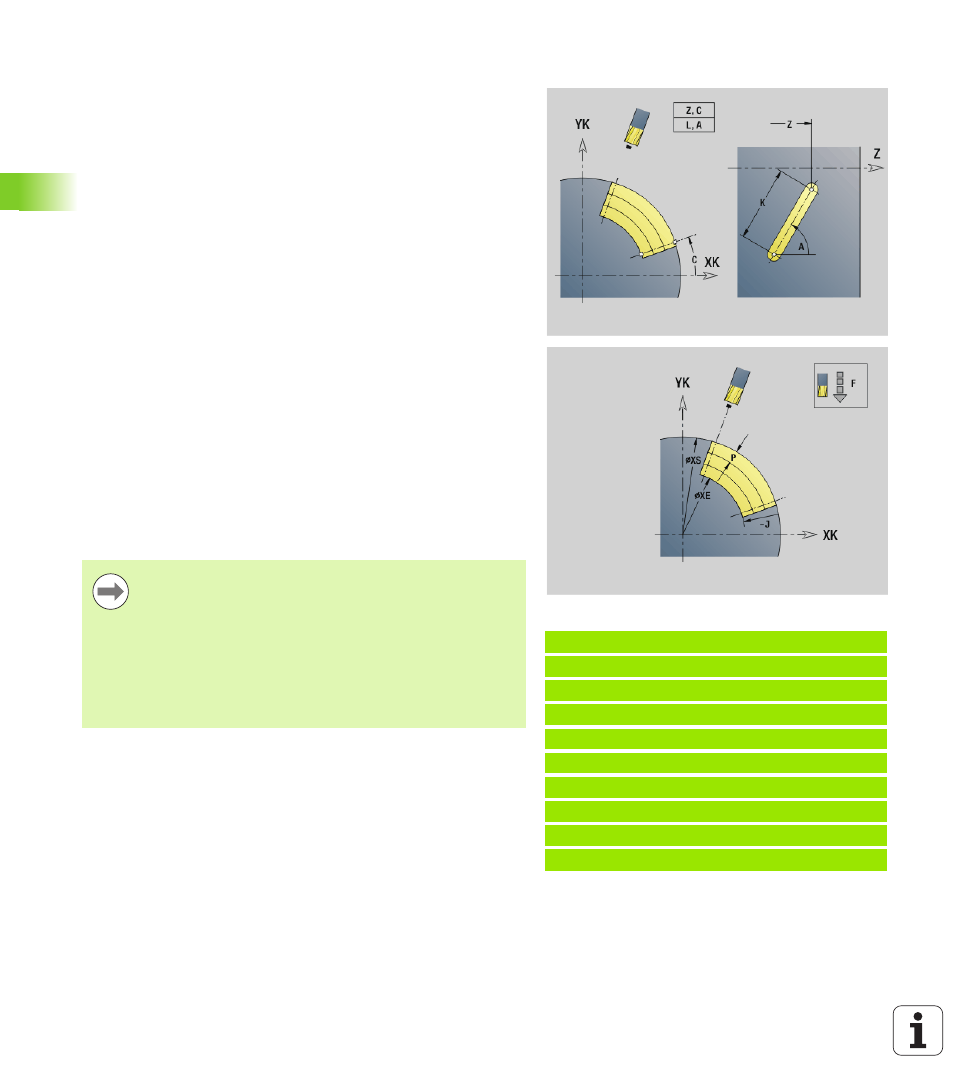

Lineare Nut Mantelfläche G792
G792 fräst eine Nut von der aktuellen Werkzeugposition bis zum
Endpunkt. Die Nutbreite entspricht dem Fräserdurchmesser. Es
erfolgt keine Aufmaßverrechnung.
Parameterkombinationen bei der Definition des Endpunktes: siehe
Parameterkombinationen bei der Definition der Fräsebene:
 Fräsgrund XE, Fräsoberkante XS
 Fräsgrund XE, Frästiefe J
 Fräsoberkante XS, Frästiefe J
 Fräsgrund XE
Beispiel: G792
%792.nc
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
ENDE
Parameter
Z
Endpunkt der Nut
C Endwinkel. Endpunkt der Nut (Winkelrichtung: siehe Hilfebild)
K Länge der Nut bezogen auf den Fräsermittelpunkt
A Winkel der Nut (Bezug: siehe Hilfebild)
XE Fräsgrund
XS Fräsoberkante
J Frästiefe
 J>0: Zustellrichtung –X
 J<0: Zustellrichtung +X
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
F Zustellvorschub (default: aktiver Vorschub)
 Schwenken Sie die Spindel vor Aufruf des G792 in die
gewünschte Winkelposition.
 Wenn Sie eine Spindelpositioniereinrichtung (keine C-
Achse) verwenden, wird eine radiale Nut, parallel zur Z-
Achse erstellt.
 Sind J oder XS definiert, stellt der Zyklus in X bis auf
Sicherheitsabstand zu und fräst dann die Nut. Sind J und
XS nicht definiert, fräst der Zyklus ab der aktuellen
Werkzeugposition.
