282 DIN-Programmierung
4.1
8
K
ont
ur
definitionen im Bearbeit
ungst
e
il
4.18 Konturdefinitionen im
Bearbeitungsteil

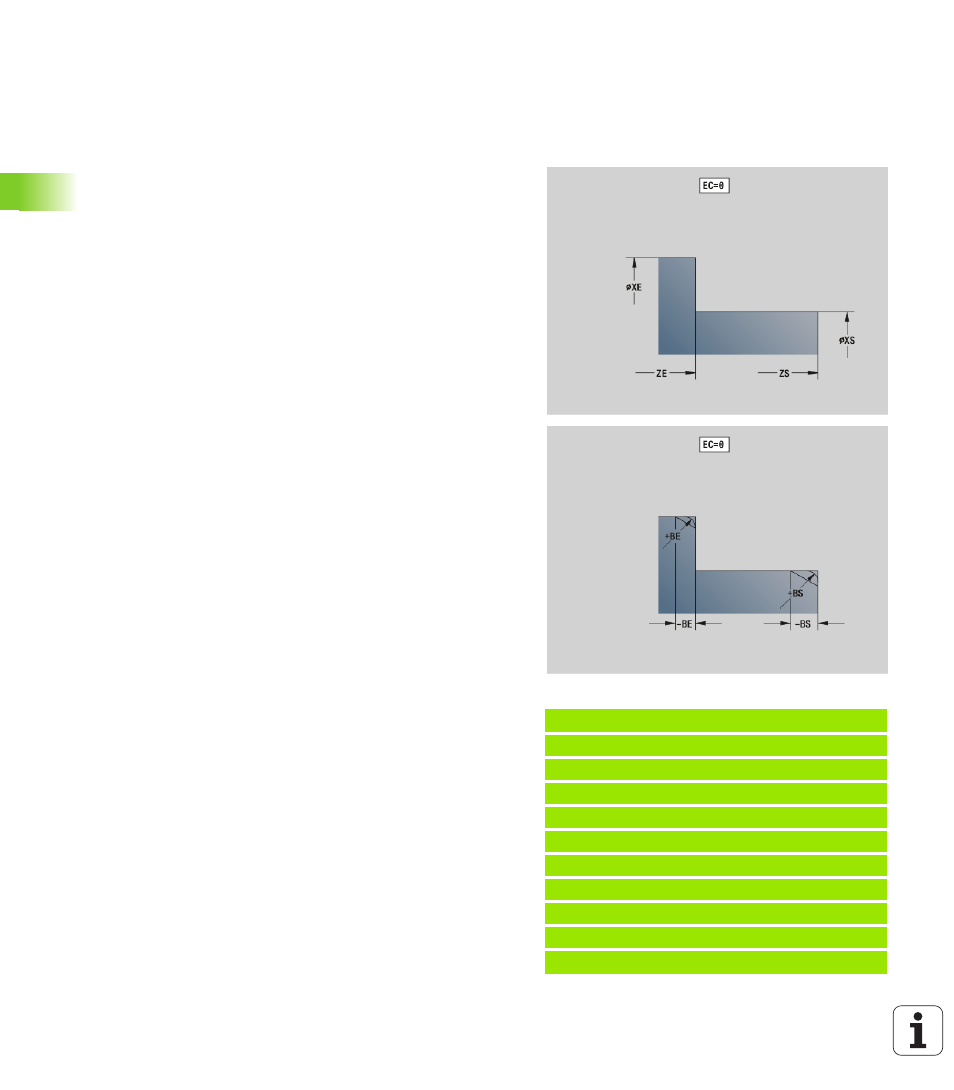

Zyklusende/einfache Kontur G80
G80 (mit Parameter) beschreibt eine Drehkontur aus mehreren
Elementen in einem NC-Satz. G80 (ohne Parameter) beendet eine
Konturdefinition direkt nach einem Zyklus.
IC und KC werden Steuerungs-intern verwendet, um die Zyklen Fase/
Verrundung darzustellen.
Beispiel: G80
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G810 P3
N4 G80 XS60 ZS-2 XE90 ZE-50 BS3 BE-2 RC5
N5 ...
N6 G0 X85 Z2
N7 G810 P5
N8 G0 X0 Z0
N9 G1 X20
N10 G1 Z-40
N11 G80
Parameter
XS
Anfangspunkt Kontur X (Durchmessermaß)
ZS Anfangspunkt Kontur Z
XE Endpunkt Kontur X (Durchmessermaß)
ZE Endpunkt Kontur Z
AC Winkel 1. Element (Bereich: 0° <= AC < 90°)
WC Winkel 2. Element (Bereich: 0° <= AC <90°)
BS Fase/Verrundung im Startpunkt
WS Winkel für Fase im Startpunkt
BE Fase/Verrundung im Endpunkt
WE Winkel für Fase im Endpunkt
RC Radius
IC Fasenbreite
KC Fasenbreite
JC Ausführung (siehe Zyklenprogrammierung)
 0: einfache Kontur
 1: erweiterte Kontur
EC Eintauchkontur
 0: steigende Kontur
 1: Eintauchkontur
HC Konturrichtung für Schlichten:
 0: längs
 1: plan
