4.10 Linear- und
Zirkularbewegungen
Linearbewegung G1
G1 verfährt linear im Vorschub zum „Endpunkt".
Parameter
X
Endpunkt (Durchmessermaß)
Z Endpunkt

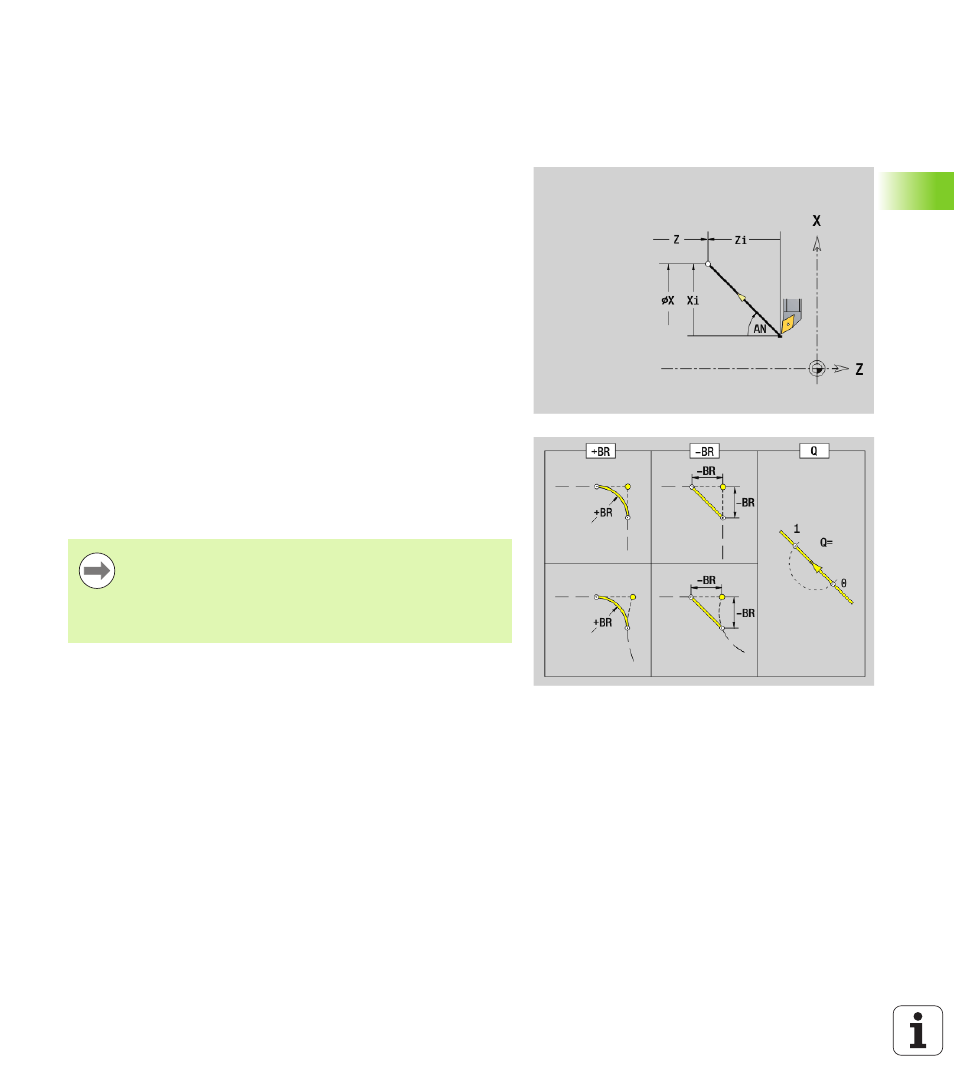

AN Winkel (Winkelrichtung: siehe Hilfebild)
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * BE (0 < BE <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
Falls an Ihrer Maschine weitere Achsen verfügbar sind,
werden noch zusätzliche Eingabeparameter angezeigt, z.
B. Parameter B für die B-Achse.
