Gewinde (Allgemein) G37–Geo

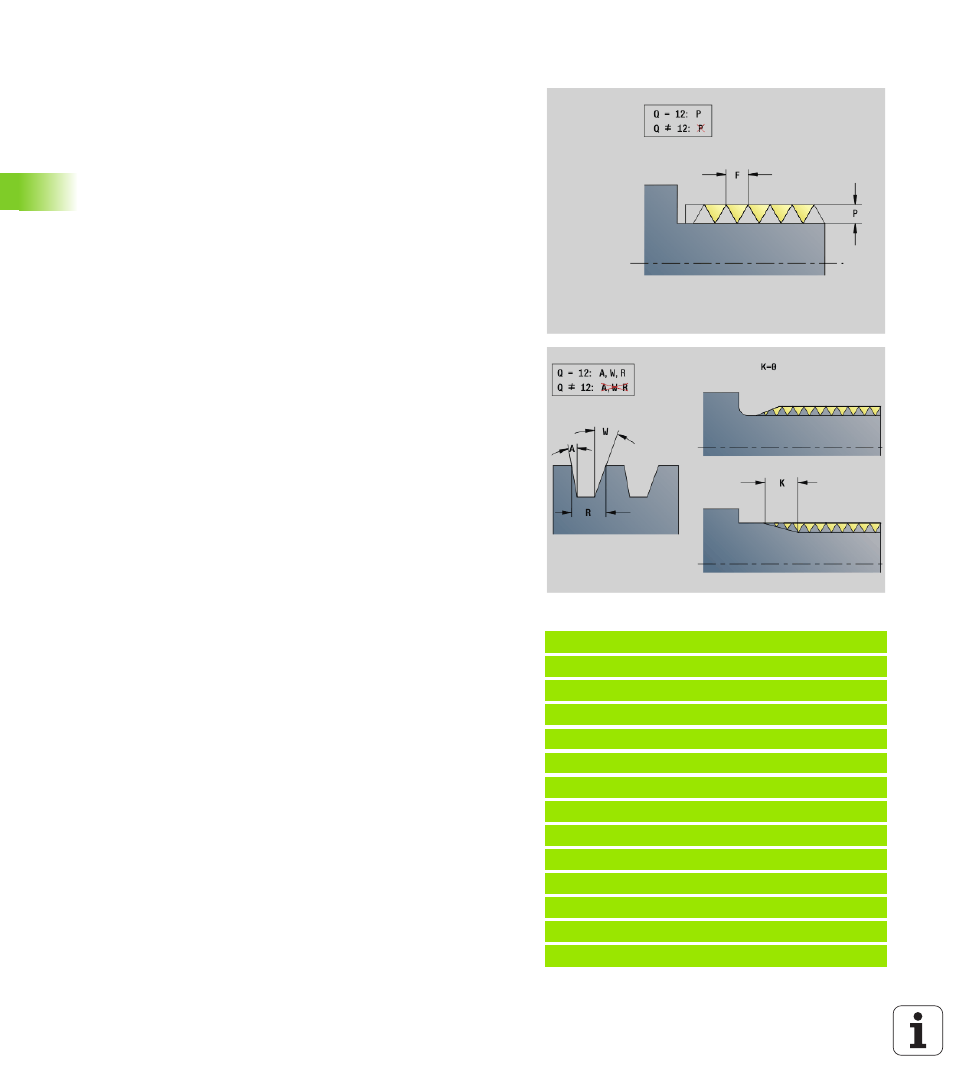

G37 definiert die aufgeführten Gewindearten. Mehrgängige Gewinde,
sowie verkettete Gewinde sind möglich. Sie verketten Gewinde durch
Programmierung mehrerer G01/G37-Sätze nacheinander.
Beispiel: G37
. . .
FERTIGTEIL
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [metrisch ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G37 F1.5 [metrisch ISO Feingewinde]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Parameter
Q
Gewindeart (default: 1)
 1: Metrisches ISO Feingewinde (DIN 13 Teil 2, Reihe 1)
 2: Metrisches ISO Gewinde (DIN 13 Teil 1, Reihe 1)
 3: Metrisches ISO Kegelgewinde (DIN 158)
 4: Metrisches ISO Kegelfeingewinde (DIN 158)
 5: Metrisches ISO Trapezgewinde (DIN 103 Teil 2, Reihe 1)
 6: Flaches metr. Trapezgewinde (DIN 380 Teil 2, Reihe 1)
 7: Metrisches Sägengewinde (DIN 513 Teil 2, Reihe 1)
 8: Zylindrisches Rundgewinde (DIN 405 Teil 1, Reihe 1)
 9: Zylindrisches Whitworth-Gewinde (DIN 11)
 10: Kegelförmiges Whitworth-Gewinde (DIN 2999)
 11: Whitworth-Rohrgewinde (DIN 259)
 12: Ungenormtes Gewinde
 13: UNC US-Grobgewinde
 14: UNF US-Feingewinde
 15: UNEF US-Extrafeingewinde
 16: NPT US-kegliges Rohrgewinde
 17: NPTF US-kegliges Dryseal Rohrgewinde
 18: NPSC US-zylindrisches Rohrgewinde mit Schmiermittel
 19: NPFS US-zylindrisches Rohrgewinde ohne Schmiermittel
F Gewindesteigung
 bei Q=1, 3..7, 12 erforderlich
 bei anderen Gewindearten wird F aufgrund des
Durchmessers ermittelt, wenn es nicht programmiert ist
P Gewindetiefe – nur bei Q=12 angeben
K Auslauflänge bei Gewinden ohne Gewindefreistich (default: 0)
D Referenzpunkt (default: 0)
 0: Gewindeauslauf am Ende des Bezugselements
 1: Gewindeauslauf am Anfang des Bezugselements
H Anzahl der Gewindegänge (default: 1)
A Flankenwinkel links – nur bei Q=12 angeben
W Flankenwinkel rechts – nur bei Q=12 angeben
R Gewindebreite – nur bei Q=12 angeben
E Variable Steigung (default: 0)
Vergrößert/verkleinert die Steigung pro Umdrehung um E.
V Gewinderichtung
 0: Rechtsgewinde
 1: Linksgewinde
