314 DIN-Programmierung
4.22 Bohrzyklen
Gewindebohren G73

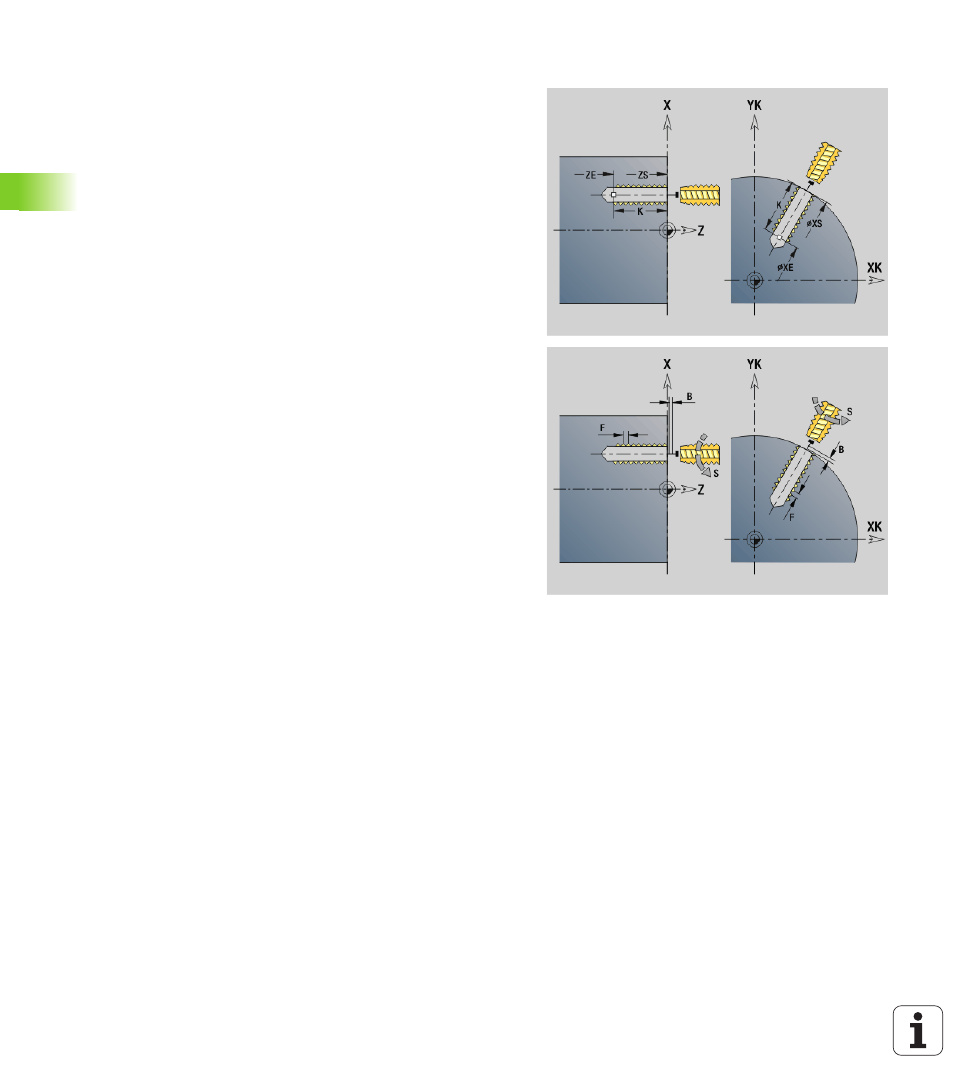

G73 schneidet axiale/radiale Gewinde mit feststehenden oder
angetriebenen Werkzeugen.
Der „Startpunkt“ wird aus dem Sicherheitsabstand und der
„Anlauflänge B“ ermittelt.
Parameter
ID
Bohrkontur – Name der Bohrungsbeschreibung
NS Satznummer der Kontur
 Referenz auf die Kontur der Bohrung (G49-, G300- oder
G310-Geo)
 Keine Eingabe: Einzelbohrung ohne Konturbeschreibung
XS Anfangspunkt radiale Bohrung (Durchmessermaß)
Einzelbohrung ohne Konturbeschreibung
ZS Anfangspunkt axiale Bohrung
Einzelbohrung ohne Konturbeschreibung
XE Endpunkt radiale Bohrung (Durchmessermaß)
Einzelbohrung ohne Konturbeschreibung
ZE Endpunkt axiale Bohrung
Einzelbohrung ohne Konturbeschreibung
K Bohrtiefe (alternativ zu XE/ZE )
Einzelbohrung ohne Konturbeschreibung
F Gewindesteigung (hat Priorität vor der Konturbeschreibung)
B Anlauflänge
S Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
J Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
RB Rückzugsebene (radiale Bohrungen: Durchmessermaß) –
(default: Rückzug zur Startposition bzw. auf
Sicherheitsabstand)
P Spanbruchtiefe
I Rückzugsabstand
BS Anfang Elementnummer (Nummer der ersten zu
bearbeitenden Bohrung eines Musters)
BE Ende Elementnummer (Nummer der letzten zu bearbeitenden
Bohrung eines Musters)
H (Spindel-)Bremse aus (default: 0)
 0: Spindelbremse ein
 1: Spindelbremse aus
