HEIDENHAIN iTNC 530 143
4.6 3D-Liniengr
a
fik (FCL
2-F
u
nktion)
4.6 3D-Liniengrafik
(FCL 2-Funktion)
Anwendung
Mit der dreidimensionalen Liniengrafik können Sie die programmier-
ten Verfahrwege von der TNC dreidimensional darstellen lassen. Um
Details schnell erkennen zu können, steht eine leistungsfähige Zoom-
Funktion zur Verfügung.
Insbesondere extern erstellte Programme können Sie mit der 3D-Lini-
engrafik schon vor der Bearbeitung auf Unregelmäßigkeiten prüfen,
um unerwünschte Bearbeitungsmarken am Werkstück zu vermeiden.
Solche Bearbeitungsmarken treten beispielsweise dann auf, wenn
Punkte vom Postprozessor falsch ausgegeben wurden.
Damit Sie schnell Fehlerstellen aufspüren können, markiert die TNC
den im linken Fenster aktiven Satz in der 3D-Liniengrafik andersfarbig
(Grundeinstellung: Rot).

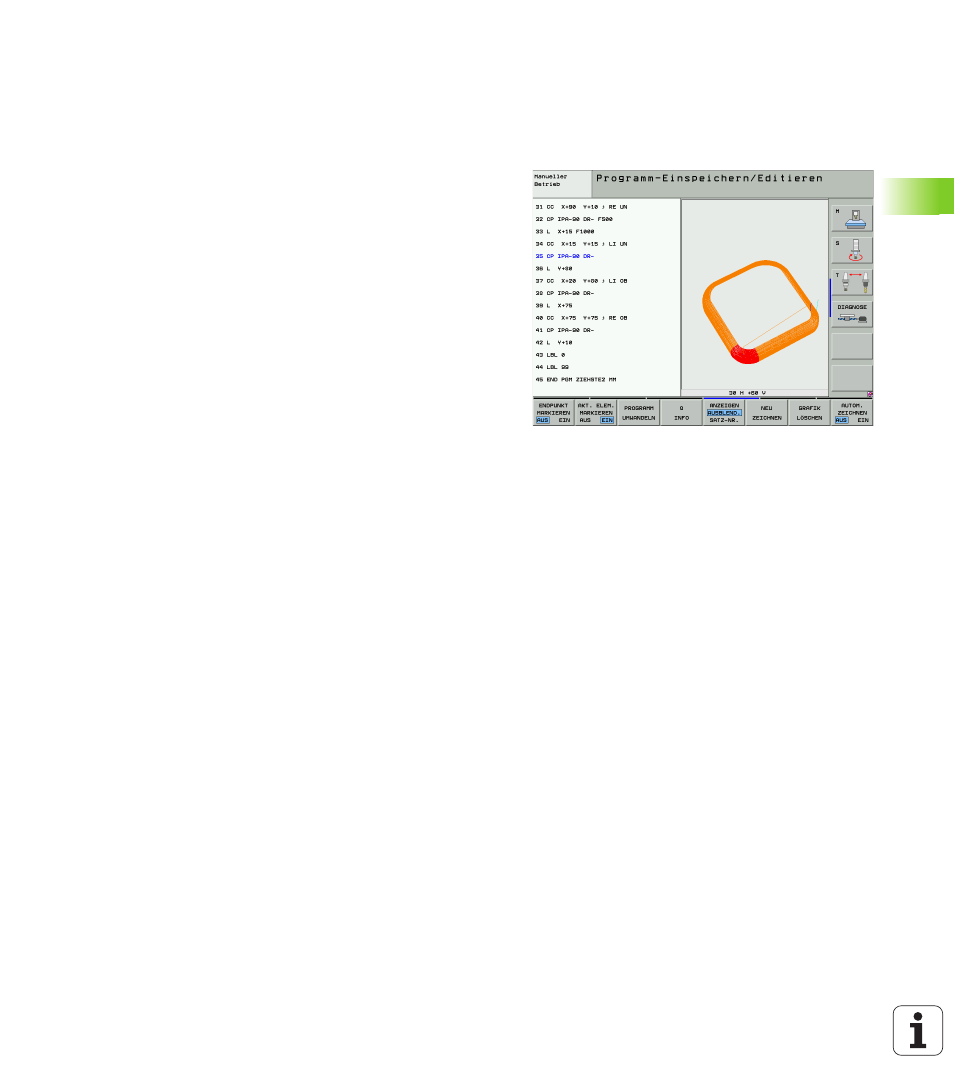

8 Zur Bildschirm-Aufteilung Programm links und 3D-Linien rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM + 3D-
LINIEN drücken
