11 Programmieren: Q-Parameter
1
1
.1 Pr
inzip und F
unktionsübersic
ht
11.1 Prinzip und
Funktionsübersicht

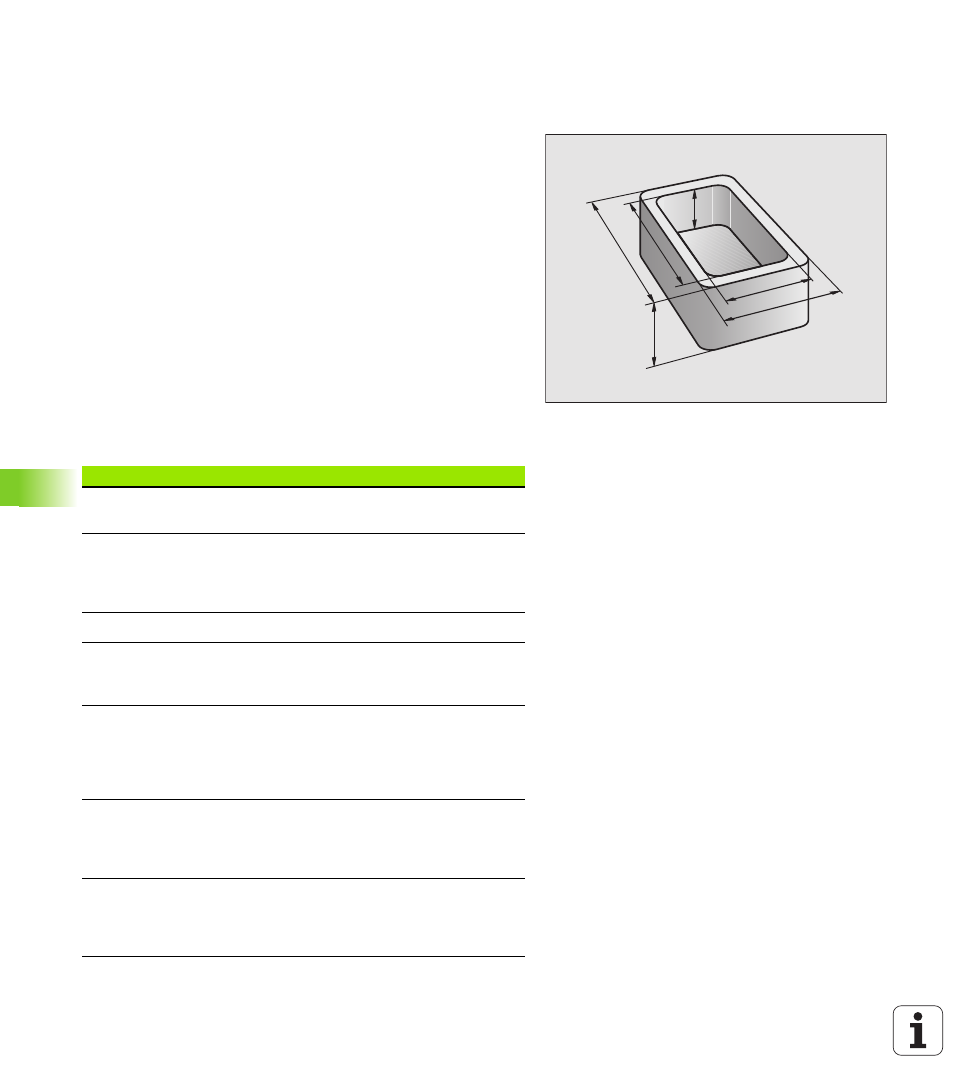

Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah-
lenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
Koordinatenwerte
Vorschübe
Drehzahlen
Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die Ausfüh-
rung von Bearbeitungsschritten von logischen Bedingungen abhängig
machen. In Verbindung mit der FK-Programmierung, können Sie auch
Konturen die nicht NC-gerecht bemaßt sind mit Q-Parametern kombi-
nieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer zwi-
schen 0 und 1999 gekennzeichnet. Die Q-Parameter sind in verschie-
dene Bereiche unterteilt:
Q4
Q2
Q3
Q1
Q5
Q6
Bedeutung
Bereich
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme wirksam
Q1600 bis
Q1999
Frei verwendbare Parameter, sofern keine Über-
schneidungen mit SL-Zyklen auftreten können,
global für alle im TNC-Speicher befindlichen Pro-
gramme wirksam
Q0 bis Q99
Parameter für Sonderfunktionen der TNC
Q100 bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher befindli-
chen Programme wirksam
Q200 bis
Q1199
Parameter, die bevorzugt für Hersteller-Zyklen
verwendet werden, global für alle im TNC-Spei-
cher befindlichen Programme wirksam. Ggf.
Abstimmung mit Maschinenhersteller oder Drit-
tanbieter erforderlich
Q1200 bis
Q1399
Parameter, die bevorzugt für Call-Aktive Her-
steller-Zyklen verwendet werden, global für alle
im TNC-Speicher befindlichen Programme wirk-
sam
Q1400 bis
Q1499
Parameter, die bevorzugt für Def-Aktive Her-
steller-Zyklen verwendet werden, global für alle
im TNC-Speicher befindlichen Programme wirk-
sam
Q1500 bis
Q1599
