378
8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

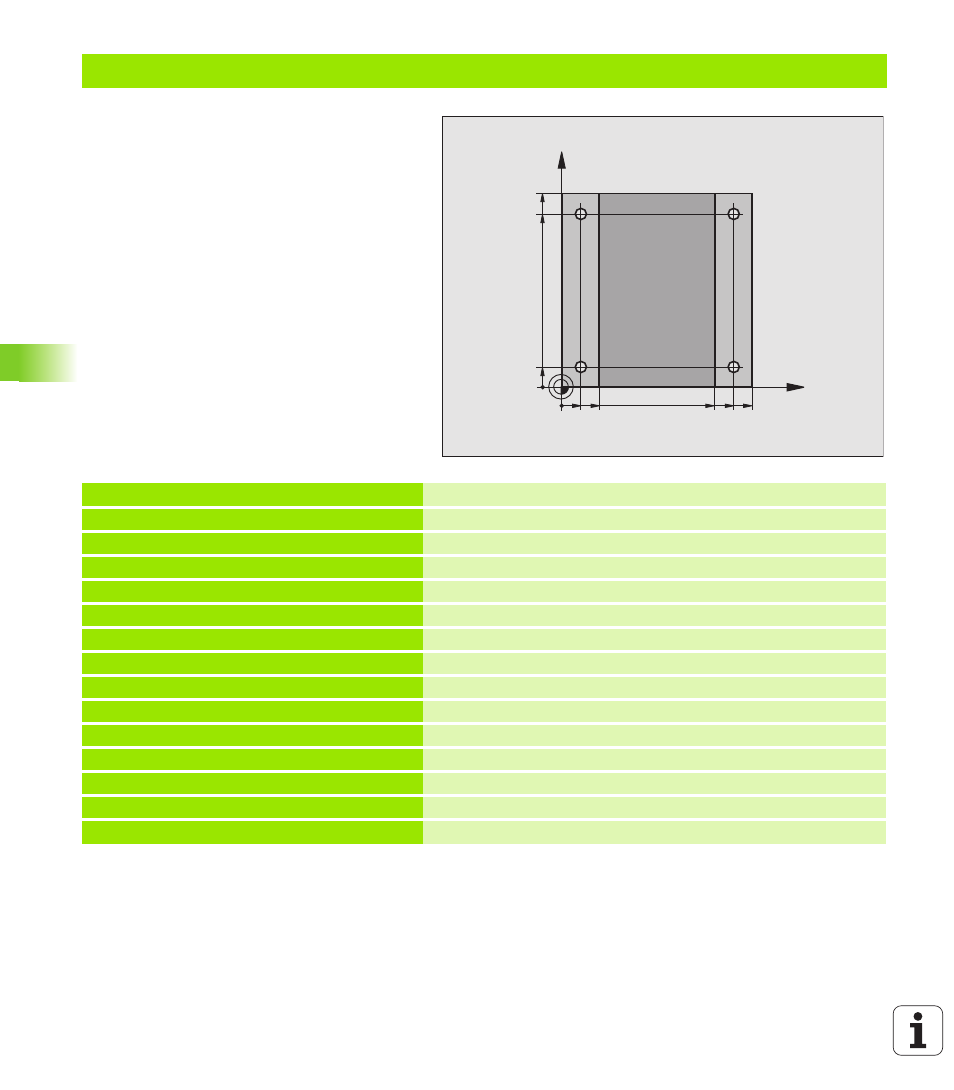

Beispiel: Bohrzyklen
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
Werkzeug-Definition
4 TOOL CALL 1 Z S4500
Werkzeug-Aufruf
5 L Z+250 R0 FMAX
Werkzeug freifahren
6 CYCL DEF 200 BOHREN
Zyklus-Definition
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=250
;F TIEFENZUST.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;F.-ZEIT OBEN
Q203=-10
;KOOR. OBERFL.
Q204=20
;2. S.-ABSTAND
Q211=0.2
;VERWEILZEIT UNTEN
X
Y
20
10
100
100
10
90
90
80
