HEIDENHAIN iTNC 530
251
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n

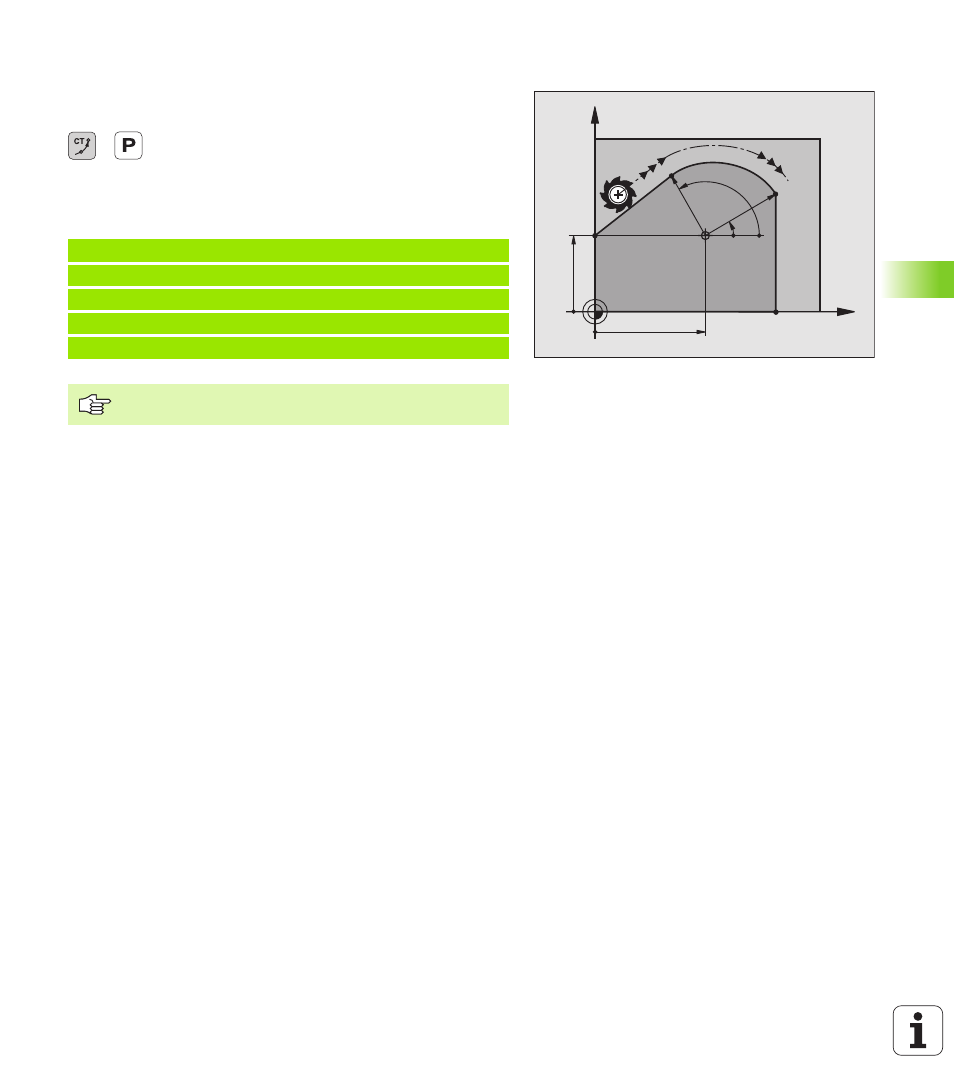

Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein vorange-
gangenes Konturelement anschließt.
8
Polarkoordinaten-Radius PR
: Abstand des Kreis-
bahn-Endpunkts zum Pol CC
8
Polarkoordinaten-Winkel PA
: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol CC ist nicht Mittelpunkt des Konturkreises!
