3D-Darstellung drehen und vergrößern/verkleinern
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen und Vergrößern/Verkleinern erscheint
8 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Sofern Sie eine Mouse an ihre TNC angeschlossen haben, können Sie
die zuvor beschriebenen Funktionen auch mit der Mouse durchführen:
8 Um die dargestellte Grafik dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Bei der hoch-
auflösenden 3D-Grafik zeigt die TNC ein Koordinatensystem an, das
die momentan aktive Ausrichtung des Werkstücks darstellt, bei der
normalen 3D-Darstellung dreht sich das Werkstück komplett mit.
Nachdem Sie die rechte Mouse-Taste losgelassen haben, orientiert
die TNC das Werkstück auf die definierte Ausrichtung
8 Um die dargestellte Grafik zu verschieben: mittlere Mouse-Taste,
bzw. Mouse-Rad, gedrückt halten und Mouse bewegen. Die TNC
verschiebt das Werkstück in die entsprechende Richtung. Nachdem
Sie die mittlere Mouse-Taste losgelassen haben, verschiebt die TNC
das Werkstück auf die definierte Position
8 Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereichs
markieren. Nachdem Sie die linke Mouse-Taste losgelassen haben,
vergrößert die TNC das Werkstück auf den definierten Bereich
8 Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor
bzw. zurückdrehen

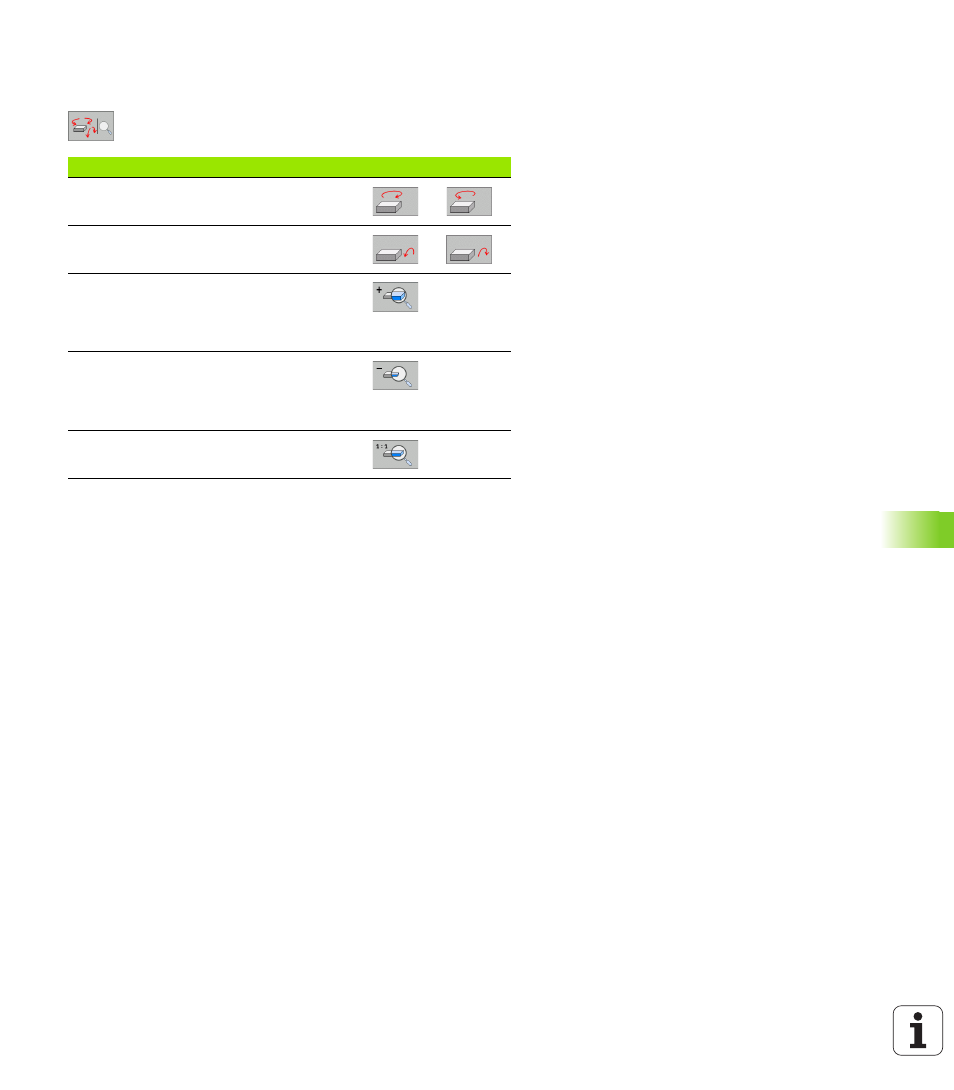

Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchsta-
ben Z an
Darstellung schrittweise verkleinern. Ist die
Darstellung verkleinert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchsta-
ben Z an
Darstellung auf programmierte Größe rück-
setzen
