HEIDENHAIN iTNC 530 423
8.5 Zyklen zum Herst
e
llen v
o
n Punkt
emust
er

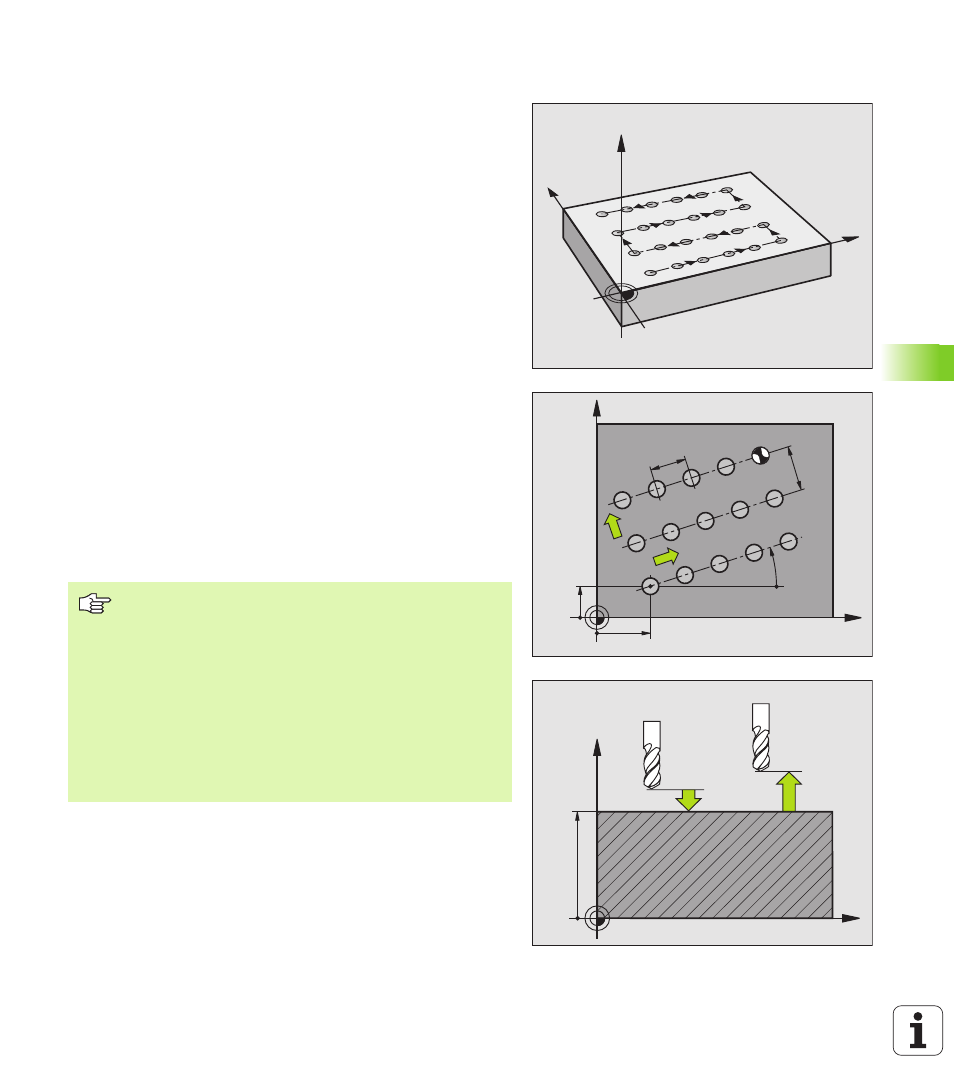

n PUNKTEMUSTER AUF LINIEN (Zyklus 221)
1 Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
„ 2. Sicherheits-Abstand anfahren (Spindelachse)
„ Startpunkt in der Bearbeitungsebene anfahren
„ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug in positiver Rich-
tung der Hauptachse auf den Startpunkt der nächsten Bearbei-
tung; das Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen auf
der ersten Zeile ausgeführt sind; das Werkzeug steht am letzten
Punkt der ersten Zeile
5 Danach fährt die TNC das Werkzeug zum letzten Punkt der zwei-
ten Zeile und führt dort die Bearbeitung durch
6 Von dort aus positioniert die TNC das Werkzeug in negativer Rich-
tung der Hauptachse auf den Startpunkt der nächsten Bearbeitung
7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen abgearbei-
tet
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft auto-
matisch den zuletzt definierten Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209, 212
bis 215, 251 bis 253 un d 261 bis 267 mit Zyklus 221 kom-
binieren, wirken der Sicherheits-Abstand, die Werkstück-
Oberfläche und der 2. Sicherheits-Abstand aus Zyklus
221.
Wenn Sie den Zyklus 254 Runde Nut in Verbindung mit
Zyklus 221 verwenden, dann ist die Nutlage 0 nicht
erlaubt.
