HEIDENHAIN iTNC 530 525
9.4 Bearbeit
ungsebene über Eulerwink
el definier
en: PLANE
E
ULER
Eingabeparameter

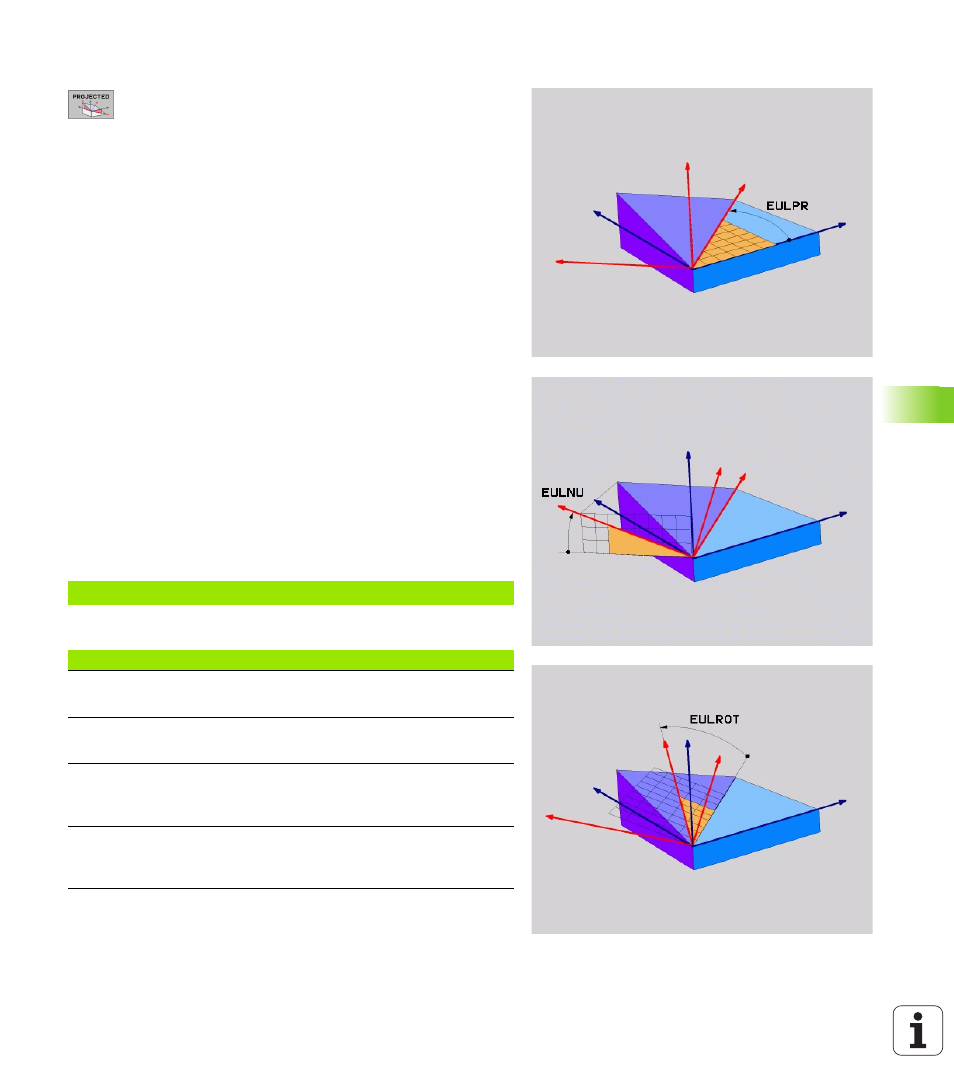

8 Drehw. Haupt-Koordinatenebene? : Drehwinkel EULPR
um die Z-Achse (siehe Bild rechts oben). Beachten
Sie:
„ Eingabebereich ist -180.0000° bis 180.0000°
„ 0°-Achse ist die X-Achse
8 Schwenkwinkel Werkzeug-Achse? : Schwenkwinkel
EULNUT des Koordinatensystems um die durch den
Präzessionswinkel verdrehte X-Achse (siehe Bild
rechts Mitte). Beachten Sie:
„ Eingabebereich ist 0° bis 180.0000°
„ 0°-Achse ist die Z-Achse
8 ROT-Winkel der geschw. Ebene? : Drehung EULROT des
geschwenkten Koordinatensystems um die
geschwenkte Z-Achse (entspricht sinngemäß einer
Rotation mit Zyklus 10 DREHUNG). Mit dem Rotati-
ons-Winkel können Sie auf einfache Weise die Rich-
tung der X-Achse in der geschwenkten Bearbeitungs-
ebene bestimmen (siehe Bild rechts unten).
Beachten Sie:
„ Eingabebereich ist 0° bis 360.0000°
„ 0°-Achse ist die X-Achse
8 Weiter mit den Positioniereigenschaften (siehe „Posi-
tionierverhalten der PLANE-Funktion festlegen” auf
Seite 534)
NC-Satz
Verwendete Abkürzungen
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abkürzung Bedeutung
EULER Schweizer Mathematiker, der die sogenannten
Euler-Winkel definierte
EULPR Präzessions-Winkel: Winkel, der die Drehung des
Koordinatensystems um die Z-Achse beschreibt
EULNU Nutationswinkel: Winkel, der die Drehung des
Koordinatensystems um die durch den Präzessi-
onswinkel verdrehte X-Achse beschreibt
EULROT Rotations-Winkel: Winkel, der die Drehung der
geschwenkten Bearbeitungsebene um die
geschwenkte Z-Achse beschreibt
