n 6.4 Bahnbewegungen –
rechtwinklige Koordinaten

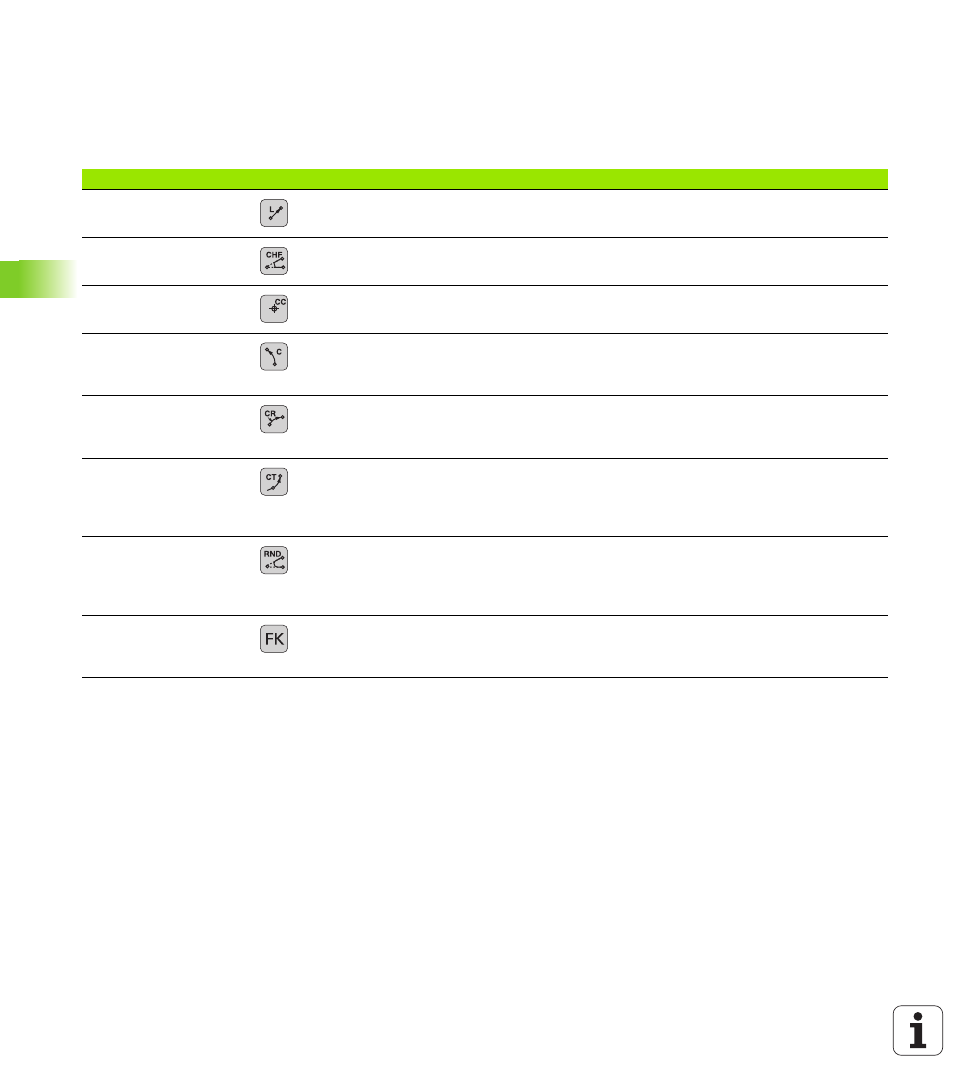

Übersicht der Bahnfunktionen
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Seite
Gerade L
engl.: Line Gerade Koordinaten des Geraden-
Endpunkts Seite 237
Fase: CHF
engl.: CHamFer Fase zwischen zwei Gera-
den Fasenlänge Seite 238
Kreismittelpunkt CC;
engl.: Circle Center Keine Koordinaten des Kreismit-
telpunkts bzw. Pols Seite 240
Kreisbogen C
engl.: Circle Kreisbahn um Kreismittel-
punkt CC zum Kreisbogen-
Endpunkt Koordinaten des Kreis-End-
punkts, Drehrichtung Seite 241
Kreisbogen CR
engl.: Circle by Radius Kreisbahn mit bestimmten
Radius Koordinaten des Kreis-End-
punkts, Kreisradius, Dreh-
richtung Seite 242
Kreisbogen CT
engl.: Circle Tangential Kreisbahn mit tangentialem
Anschluss an vorheriges
und nachfolgendes Kontur-
element Koordinaten des Kreis-End-
punkts Seite 243
Ecken-Runden RND
engl.: RouNDing of
Corner Kreisbahn mit tangentialem
Anschluss an vorheriges
und nachfolgendes Kontur-
element Eckenradius R Seite 239
Freie Kontur-Program-
mierung FK Gerade oder Kreisbahn mit
beliebigem Anschluss an
vorheriges Konturelement siehe „Bahnbewegungen –
Freie Kontur-Programmie-
rung FK”, Seite 257 Seite 257
