HEIDENHAIN iTNC 530 87
2.5 Bearbeit
ungsebene sc
hw
enk
e
n (Sof
tw
ar
e-Option
1)

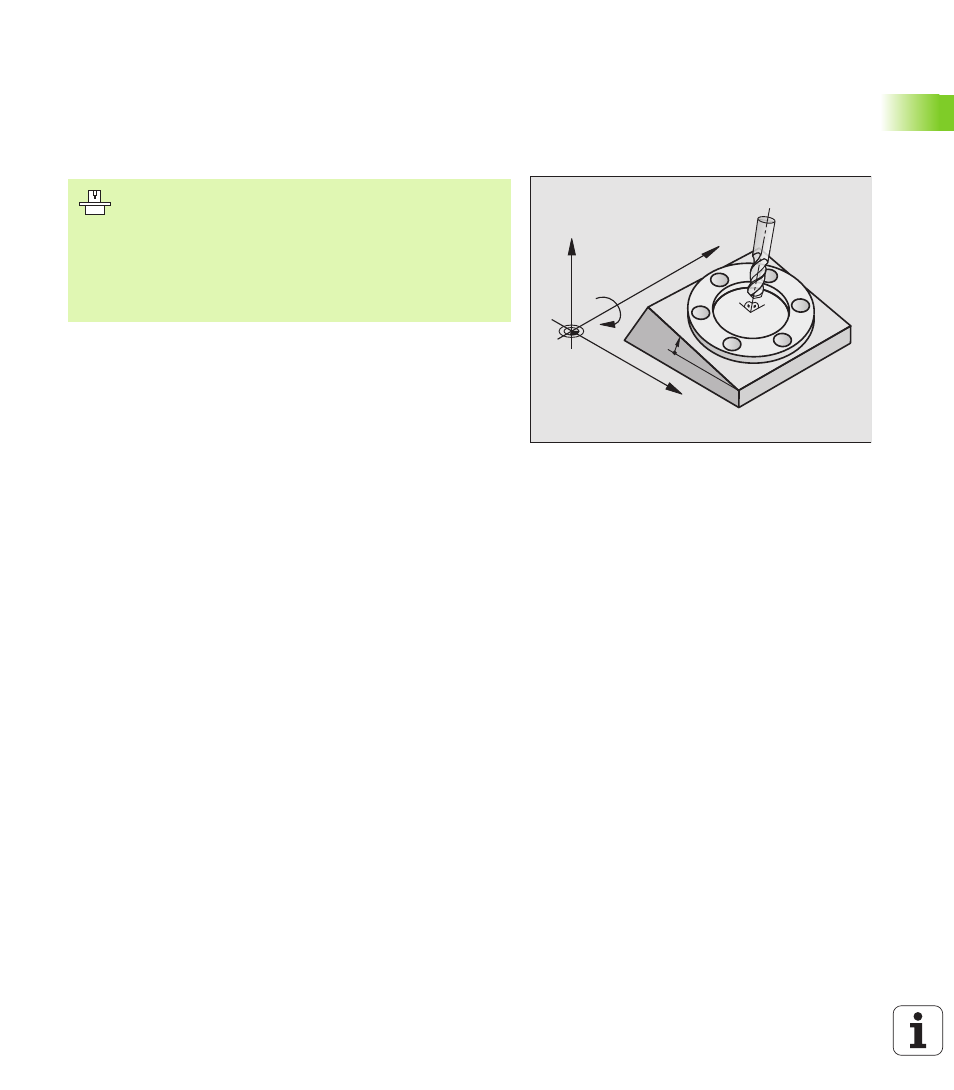

2.5 Bearbeitungsebene schwenken
(Software-Option 1)
Anwendung, Arbeitsweise
Die TNC unterstützt das Schwenken von Bearbeitungsebenen an
Werkzeugmaschinen mit Schwenkköpfen sowie Schwenktischen.
Typische Anwendungen sind z.B. schräge Bohrungen oder schräg im
Raum liegende Konturen. Die Bearbeitungsebene wird dabei immer
um den aktiven Nullpunkt geschwenkt. Wie gewohnt, wird die Bear-
beitung in einer Hauptebene (z.B. X/Y-Ebene) programmiert, jedoch in
der Ebene ausgeführt, die zur Hauptebene geschwenkt wurde.
Für das Schwenken der Bearbeitungsebene stehen drei Funktionen
zur Verfügung:
„ Manuelles Schwenken mit dem Softkey 3D ROT in den Betriebs-
arten Manueller Betrieb und El. Handrad, siehe „Manuelles
Schwenken aktivieren”, Seite 91
„ Gesteuertes Schwenken, Zyklus 19 BEARBEITUNGSEBENE im Bearbei-
tungs-Programm (siehe „BEARBEITUNGSEBENE (Zyklus 19, Soft-
ware-Option 1)” auf Seite 499)
„ Gesteuertes Schwenken, PLANE-Funktion im Bearbeitungs-Pro-
gramm (siehe „Die PLANE-Funktion: Schwenken der Bearbeitung-
sebene (Software-Option 1)” auf Seite 516)
Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“ sind
Koordinaten-Transformationen. Dabei steht die Bearbeitungs-Ebene
immer senkrecht zur Richtung der Werkzeugachse.
X
Z
Y
B
10°
Die Funktionen zum Schwenken der Bearbeitungsebene
werden vom Maschinenhersteller an TNC und Maschine
angepasst. Bei bestimmten Schwenkköpfen (Schwenkti-
schen) legt der Maschinenhersteller fest, ob die im Zyklus
programmierten Winkel von der TNC als Koordinaten der
Drehachsen oder als Winkelkomponenten einer schiefen
Ebene interpretiert werden. Beachten Sie Ihr Maschinen-
handbuch.
