HEIDENHAIN iTNC 530 451
8.6 SL
-Zyklen

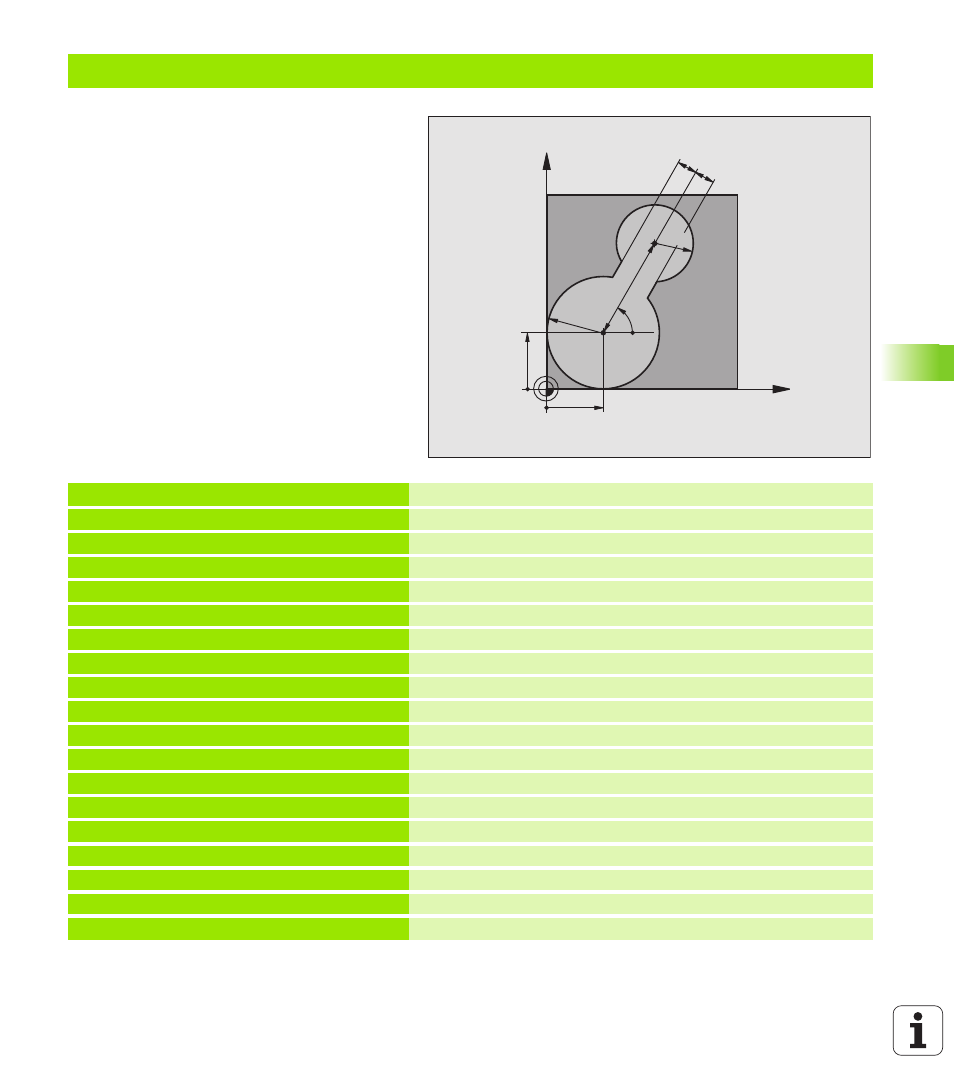

Beispiel: Tasche räumen und nachräumen
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0 Rohteil-Definition
3 TOOL DEF 1 L+0 R+15 Werkzeug-Definition Vorräumer
4 TOOL DEF 2 L+0 R+7.5 Werkzeug-Definition Nachräumer
5 TOOL CALL 1 Z S2500 Werkzeug-Aufruf Vorräumer
6 L Z+250 R0 FMAX Werkzeug freifahren
7 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen
8 CYCL DEF 14.1 KONTURLABEL 1
9 CYCL DEF 20 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0 ;AUFMASS SEITE
Q4=+0 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0.1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
X
Y
30
30
R30
R20
60°
55
10
10
