HEIDENHAIN iTNC 530 247
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

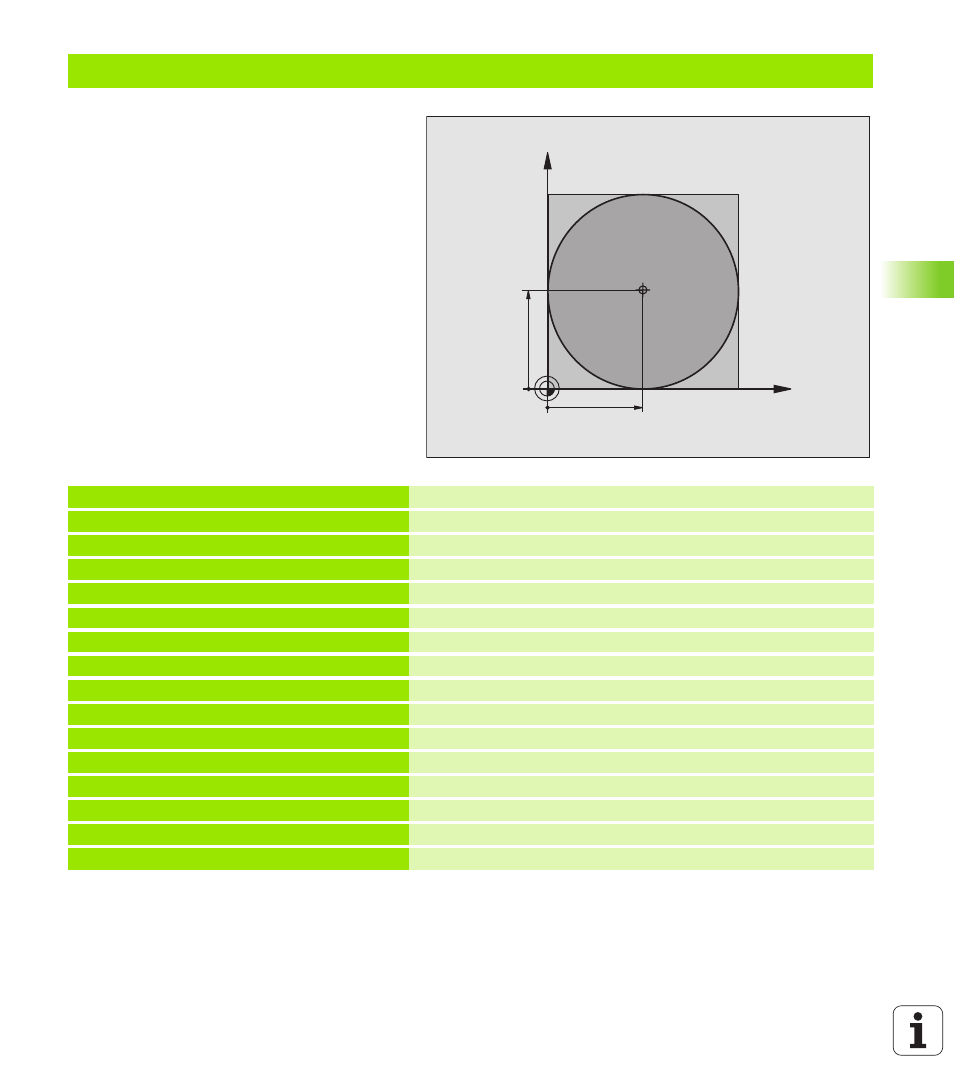

Beispiel: Vollkreis kartesisch
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5 Werkzeug-Definition
4 TOOL CALL 1 Z S3150 Werkzeug-Aufruf
5 CC X+50 Y+50 Kreismittelpunkt definieren
6 L Z+250 R0 FMAX Werkzeug freifahren
7 L X-40 Y+50 R0 FMAX Werkzeug vorpositionieren
8 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren
9 APPR LCT X+0 Y+50 R5 RL F300 Kreisstartpunkt anfahren auf einer Kreisbahn mit tangentialem
Anschluss
10 C X+0 DR- Kreisendpunkt (=Kreisstartpunkt) anfahren
11 DEP LCT X-40 Y+50 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem
Anschluss
12 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
13 END PGM C-CC MM
X
Y
50
50
CC
