Installation des Messgeräte-Gateways
12
2.1.1 Knotenadresse
Die Knotenadresse des Messgeräte-Gateways kann über drei De-
zimaldrehschalter in der Rückwand eingestellt werden. Die Ge-
wichtung – x100, x10 und x1 – ist neben den Schaltern auf der
Leiterplatte angegeben. Der zulässige Adressbereich liegt zwi-
schen 0 und 126, wobei die unteren Adressen 0 und 2 in der Re-
gel dem Master vorbehalten sind und nicht von dem Gerät ver-
wendet werden sollten. Jede Adresse, die in einem PROFIBUS-
Netzwerk verwendet wird, muss einzigartig sein und darf nicht
von anderen Geräten verwendet werden.
Die Geräteadresse wird nur beim Einschalten der Spannungsver-
sorgung des Gateways gelesen und übernommen. Für die Über-
nahme von Änderungen an den Adresseinstellungen ist daher ein
Neustart des Gateways erforderlich.

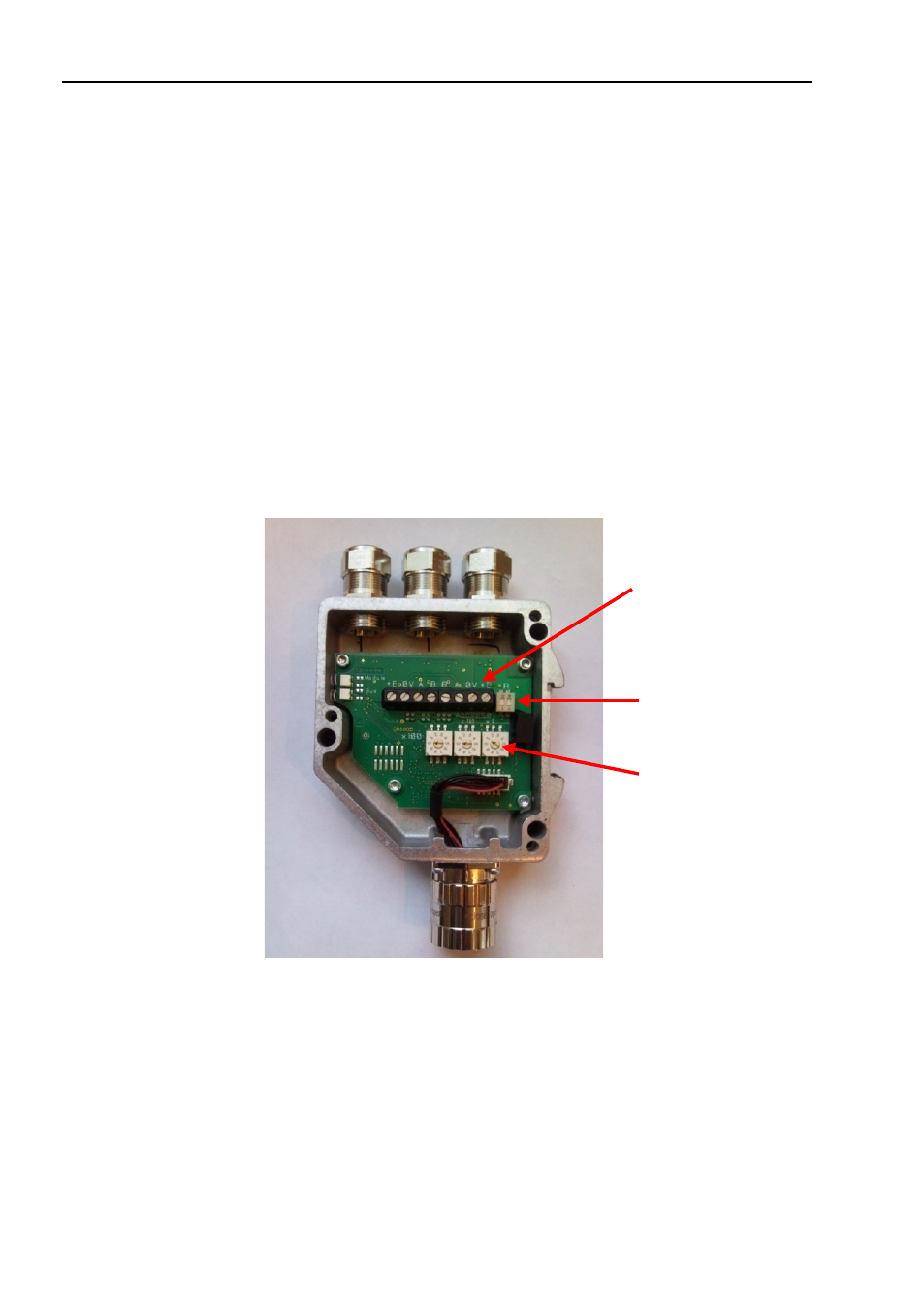

Abbildung 2 Platinenansicht eines PROFIBUS-Gateways mit
Kabelverschraubung
Beispiel : Zum Einstellen der Knotenadresse auf 115 linken
Schalter (x100) auf 1, mittleren Schalter (x10) ebenfalls
auf 1 und rechten Schalter (x1) auf 5 stellen.
Schraub-
klemmen
Busabschluss-
schalter
(ein/aus)
Knotenadress-
schalter
