Installation des Messgeräte-Gateways
16
2.3 BUS-Leitungen
Der Anschluss der Bus-Leitungen bei PROFIBUS erfolgt bei Gerä-
ten mit M12 über einen B-codierten, 5-poligen Stecker M12 (Stift)
(Bus-Eingang) und einen B-codierten, 5-poligen Stecker M12
(Buchse) (Bus-Ausgang).

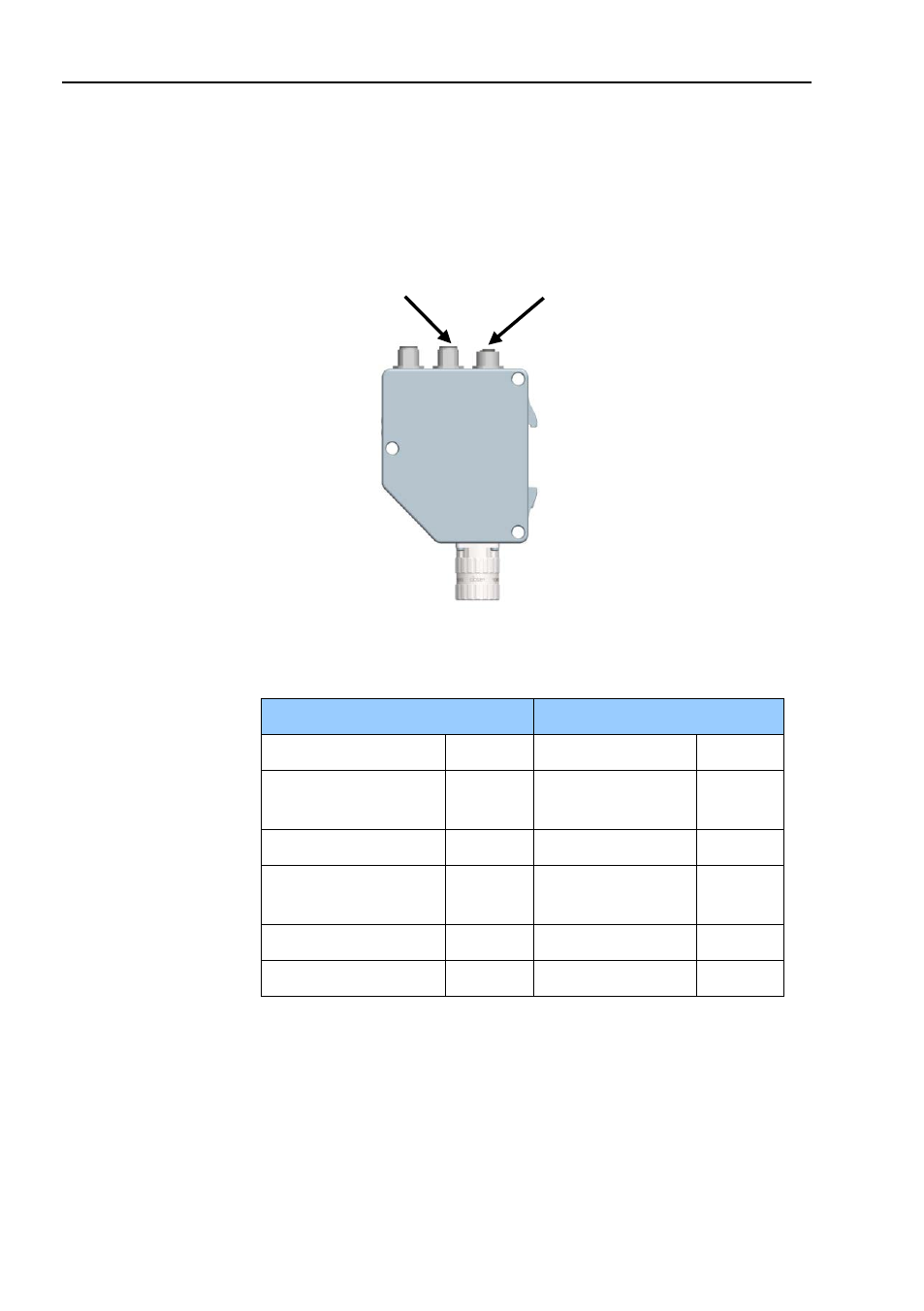

Abbildung 5
Position der M12-Busanschlüsse
Bus-In-Leitung
Bus-Out-Leitung
Funktion
Pin
Funktion
Pin
Nicht angeschlos-
sen
1
VP
1
A
2
A
2
Nicht angeschlos-
sen
3
DGND
3
B
4
B
4
Schirm
5
Schirm
5
Tabelle 3
Belegung Stecker M12 Bus-In/Bus-Out
Bus-Eingang
(Bus-In)
Bus-Ausgang
(Bus-Out)
