Installation des absoluten Messgerätes
23
3.2 Anschluss des Messgerätes
Der Anschluss der Spannungsversorgung von Messgeräten mit
M12-Steckern erfolgt über einen 4-poligen Stecker M12 (Stift,
A-codiert).

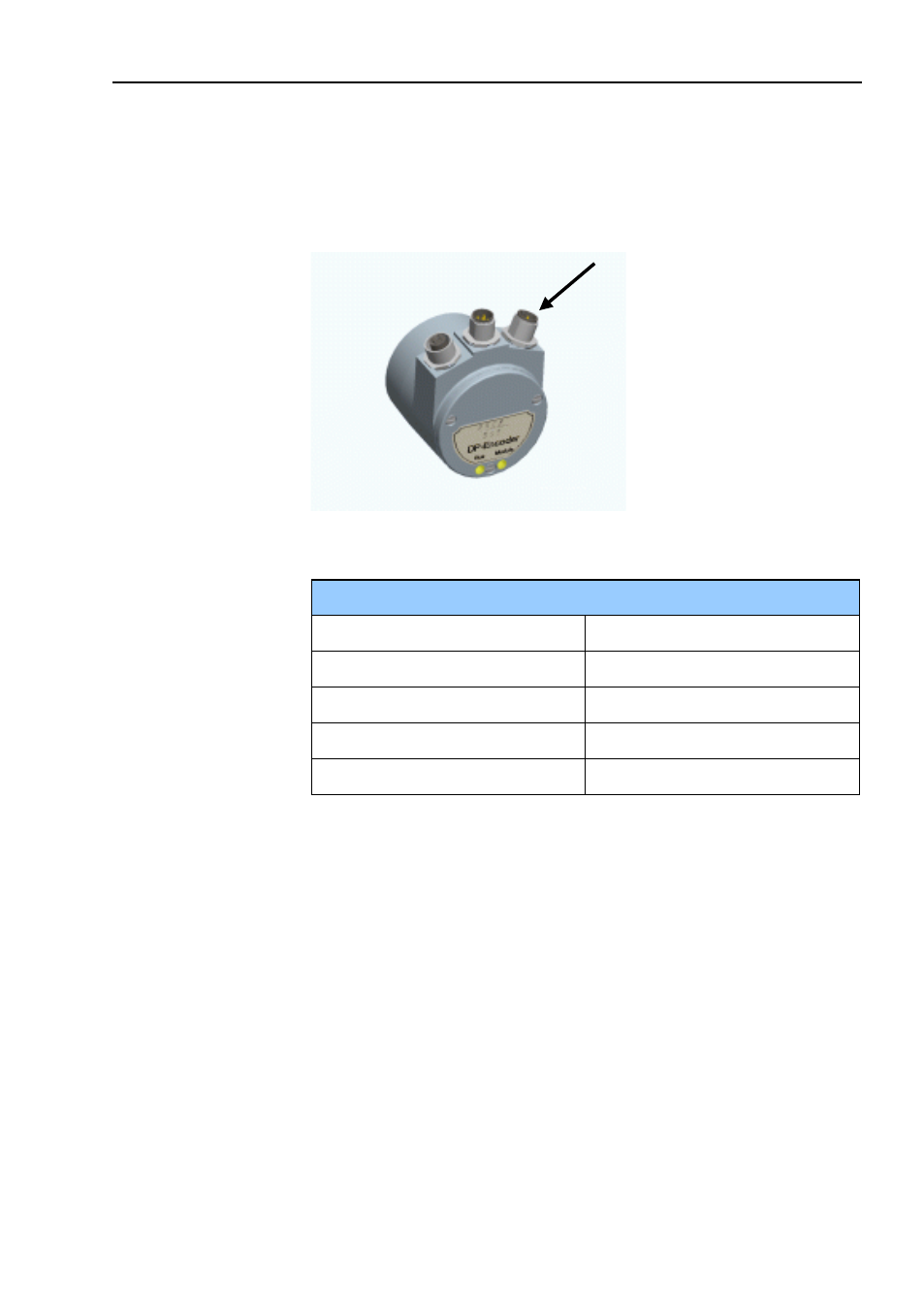

Abbildung 7
Orientierung des Versorgungssteckers M12
Spannungsversorgung Version M12
Funktion
Pin
+E Volt (9 – 36 V)
1
Nicht angeschlossen
2
0 Volt
3
Nicht angeschlossen
4
Tabelle 7
Belegung Versorgungsstecker M12
Spannungsver-
sorgung
