Installation des Messgeräte-Gateways
15
Messgeräte-Gateways mit Kabelverschraubung werden mit einer
Staubschutzfolie ausgeliefert. Die Schutzfolie muss vor der Ka-
belmontage entfernt werden.
Gateways mit Kabelverschraubung sollten mit einem geschirmten
Versorgungskabel mit einem Leiterquerschnitt von 0,34 mm
2
bis
1,5 mm
2
ausgestattet werden. Der zulässige Außendurchmesser
des Versorgungskabels beträgt ø 6 mm bis ø 8 mm. Die Schraub-
klemme für die Spannungsversorgung befindet sich in der Rück-
wand des Gateways.
Wenn das Gateway der letzte Knotenpunkt in der Busstruktur ist
und nur die Kabelverschraubungen für Spannungsversorgung und
Bus-In genutzt werden, sollte die Kabelverschraubung für Bus-Out
durch einen M16-Blindstopfen ersetzt werden, um eine ord-
nungsgemäße Versiegelung zu gewährleisten.
Die Klemme +E dient zum Anschluss von +E Volt (DC 9 – 36 V).
Die Klemme 0 V dient zum Anschluss von 0 Volt.

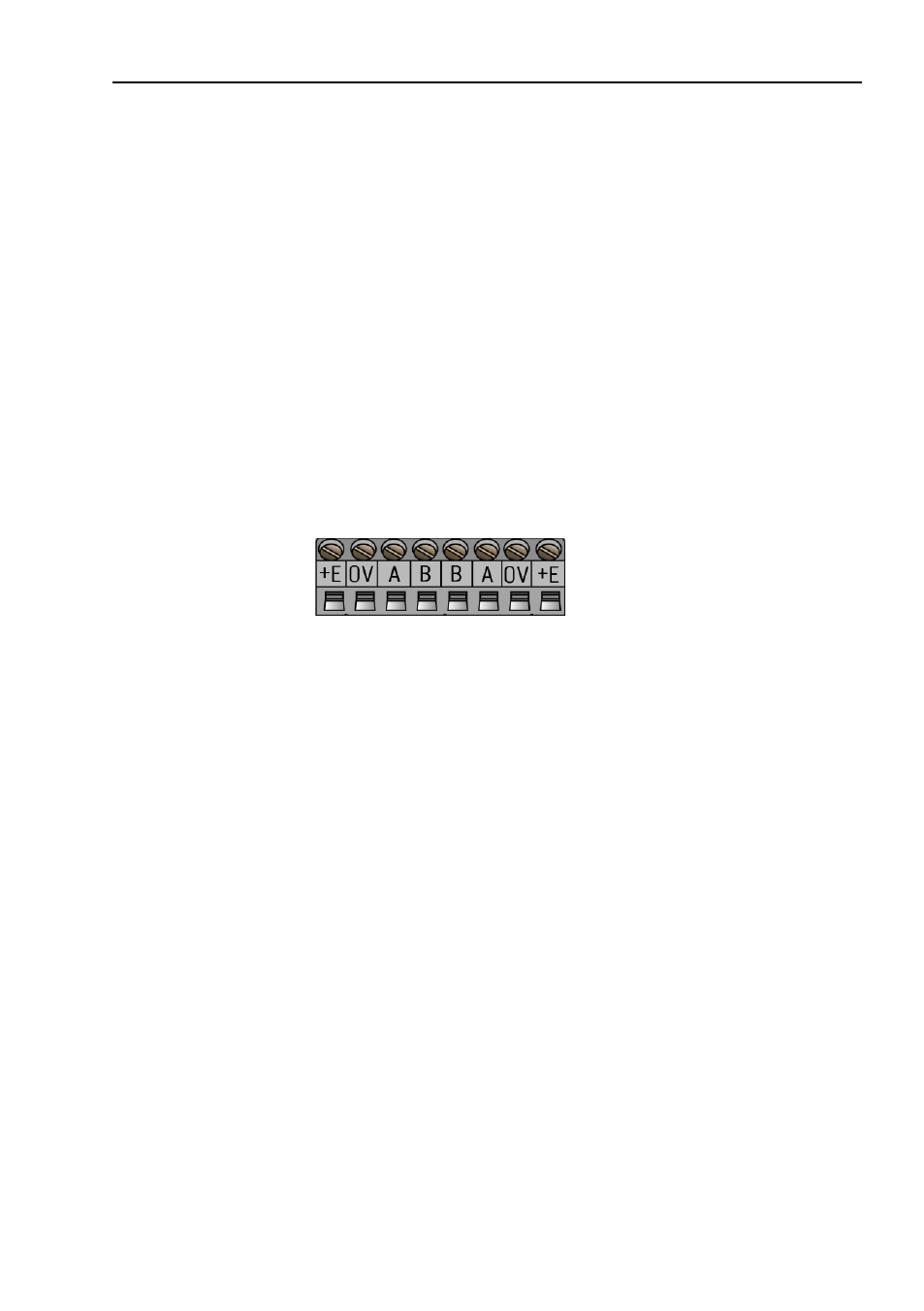

Abbildung 4
Klemmenbelegung für Versorgungskabel
Hinweis: Alle Schraubklemmen müssen festgezogen wer-
den, auch wenn kein Kabel angeschlossen ist.
Hinweis: Die beiden +E-Klemmen sind miteinander verbun-
den, ebenso wie die beiden 0-V-Klemmen, so dass
es keine Rolle spielt, an welches Paar +E Volt bzw.
0 Volt angeschlossen ist.
