Funktionalität im PROFIBUS-DPV2-Gerät
76
Abhängig vom spezifizierten Messbereich haben die Geräte zwei
verschiedene Betriebsarten. Wenn das Gerät eine Parametermel-
dung empfängt, prüft es in den Skalierungsparametern, ob eine
binäre Skalierung verwendet werden kann. Wenn die binäre Ska-
lierung angewendet werden kann, wählt das Gerät die Betriebsart
A (siehe nachfolgende Erklärung). Wenn nicht, wird Betriebsart B
gewählt.
A. Zyklischer Betrieb (binäre Skalierung)
Der zyklische Betrieb wird verwendet, wenn mit 2X Umdrehun-
gen gearbeitet wird (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048.
4096... Umdrehungen). Ist der gewünschte Gesamtmessbereich
gleich der spezifizierten Singleturn-Auflösung * 2X (wobei x<=
12), so läuft das Messgerät in endlosem Zyklusbetrieb (0 – max.
Positionswert – 0 – max. Positionswert usw.). Wenn der Positi-
onswert durch die Drehung der Geberwelle über den Maximal-
wert steigt, so beginnt das Messgerät wieder bei null 0.
Beispiel einer zyklischen Skalierung.
Gesamtmessbereich = Messeinheiten pro Umdrehung x Anzahl
der Umdrehungen
Messeinheiten pro Umdrehung = 1000
Anzahl der Umdrehungen = 32(=25=2x2x2x2x2)
(32 = 25 bedeutet, dass eine binäre Skalierung verwendet wird.)
Gesamtmessbereich = 1000 x 32 =32000

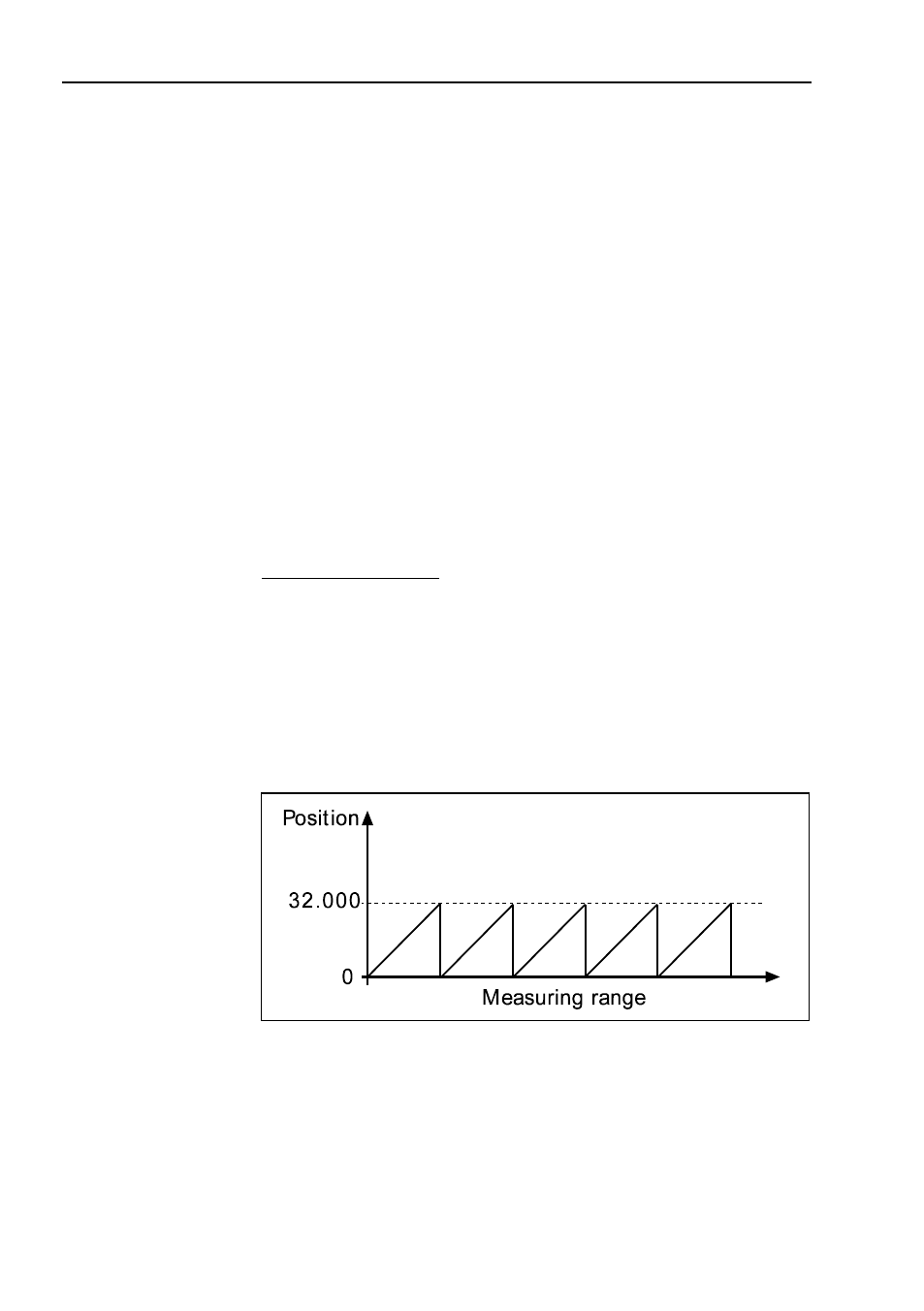

Abbildung 22
Zyklische Skalierung
