Funktionalität im PROFIBUS-DPV2-Gerät
77
B. Nichtzyklischer Betrieb
Ist der gewünschte Gesamtmessbereich ungleich der spezifizier-
ten Singleturn-Auflösung * 2X (wobei x<= 12), so läuft das Mess-
gerät im nichtzyklischen Betrieb. Der nichtzyklische Betrieb wird
von Parameter G1_XIST1 „Preset-Steuerung“ wie unten be-
schrieben beeinflusst.
G1_XIST 1 Preset control=Enabled
Wenn der Positionswert über den Maximalwert hinaus steigt bzw.
unter 0 fällt und der Parameter G1_XIST 1 „Preset-Steuerung“ ak-
tiviert ist, so gibt das Gerät den maximalen Positionswert inner-
halb des skalierten Gesamtbereichs für beide Positionswerte
G1_XIST 1 und G1_XIST 2 aus.
Beispiel einer nichtzyklischen Skalierung mit aktivierter
Preset-Steuerung G1_XIST 1:
Gesamtmessbereich = Messeinheiten pro Umdrehung x Anzahl
der Umdrehungen
Messeinheiten pro Umdrehung = 100
Anzahl der Umdrehungen= 50
(=50 ist ungleich 2X , wobei x<=12 bedeutet, dass eine nicht-
zyklische Skalierung verwendet wird).
Gesamtmessbereich = 100 x 50 = 5000

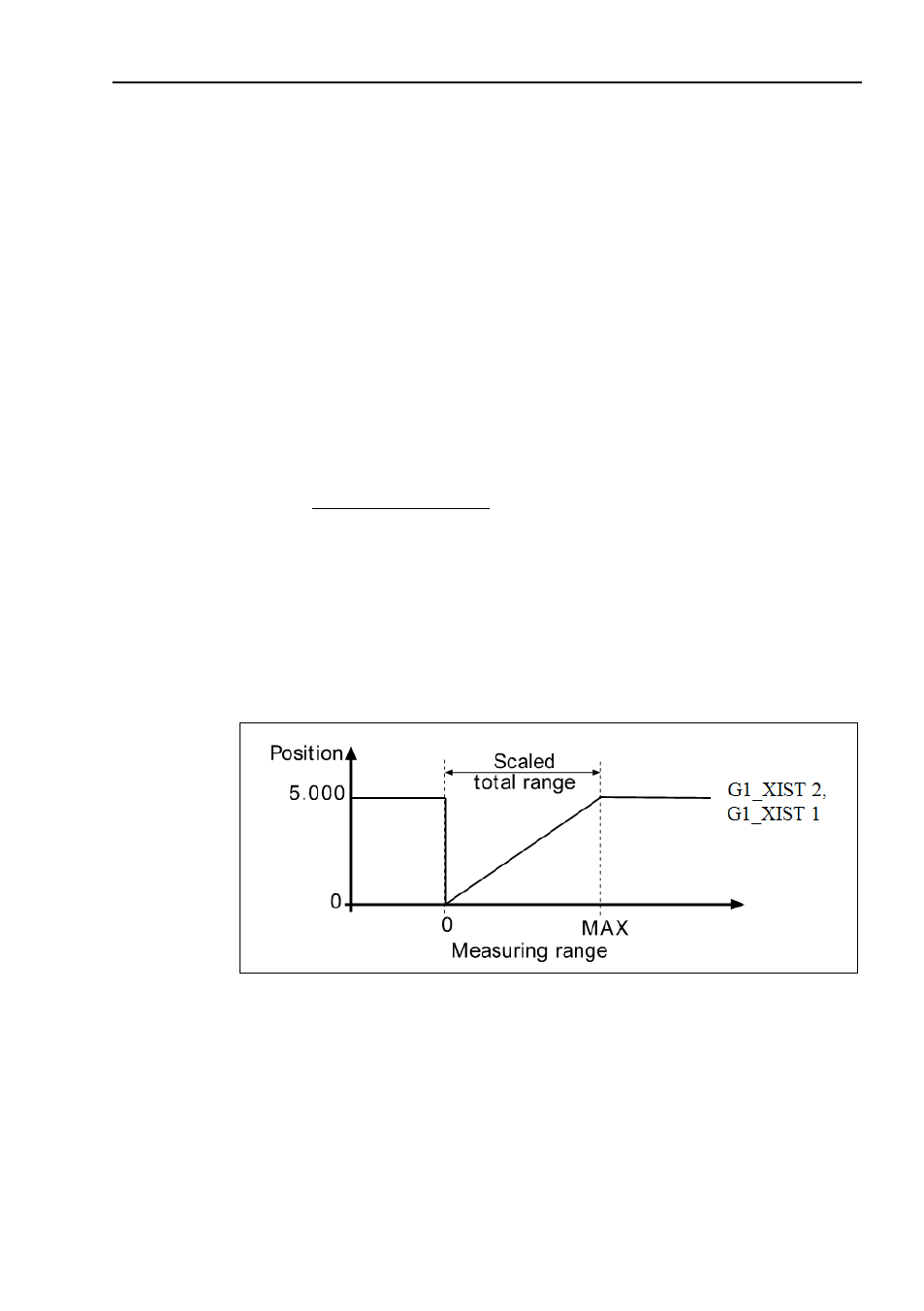

Abbildung 23
Nicht-zyklische Skalierung G1_XIST 1 Preset-Steuerung aktiviert
