Installation des absoluten Messgerätes
24
Messgeräte mit Kabelverschraubung werden mit einer Staub-
schutzfolie ausgeliefert. Die Schutzfolie muss vor der Kabelmon-
tage entfernt werden.
Messgeräte mit Kabelverschraubung sollten mit einem geschirm-
ten Versorgungskabel mit einem Querschnitt von 0,34 mm
2
bis
1,5 mm
2
ausgestattet werden. Der zulässige Außendurchmesser
des Versorgungskabels beträgt ø 6 mm bis ø 8 mm. In der Rück-
wand befinden sich zwei Schraubklemmen mit den erforderlichen
Versorgungsanschlüssen (+) und (-). Wenn das Messgerät der
letzte Knotenpunkt in der Busstruktur ist und nur die Kabelver-
schraubungen für Spannungsversorgung und Bus-In genutzt wer-
den, sollte die Kabelverschraubung für Bus-Out durch einen M16-
Blindstopfen ersetzt werden, um eine ordnungsgemäße Versiege-
lung zu gewährleisten.
Der (+) Anschluss dient zum Anschluss der +EV-Leitung (DC 9 –
36 V).
Der (-) Anschluss dient zum Anschluss der 0-V-Leitung.

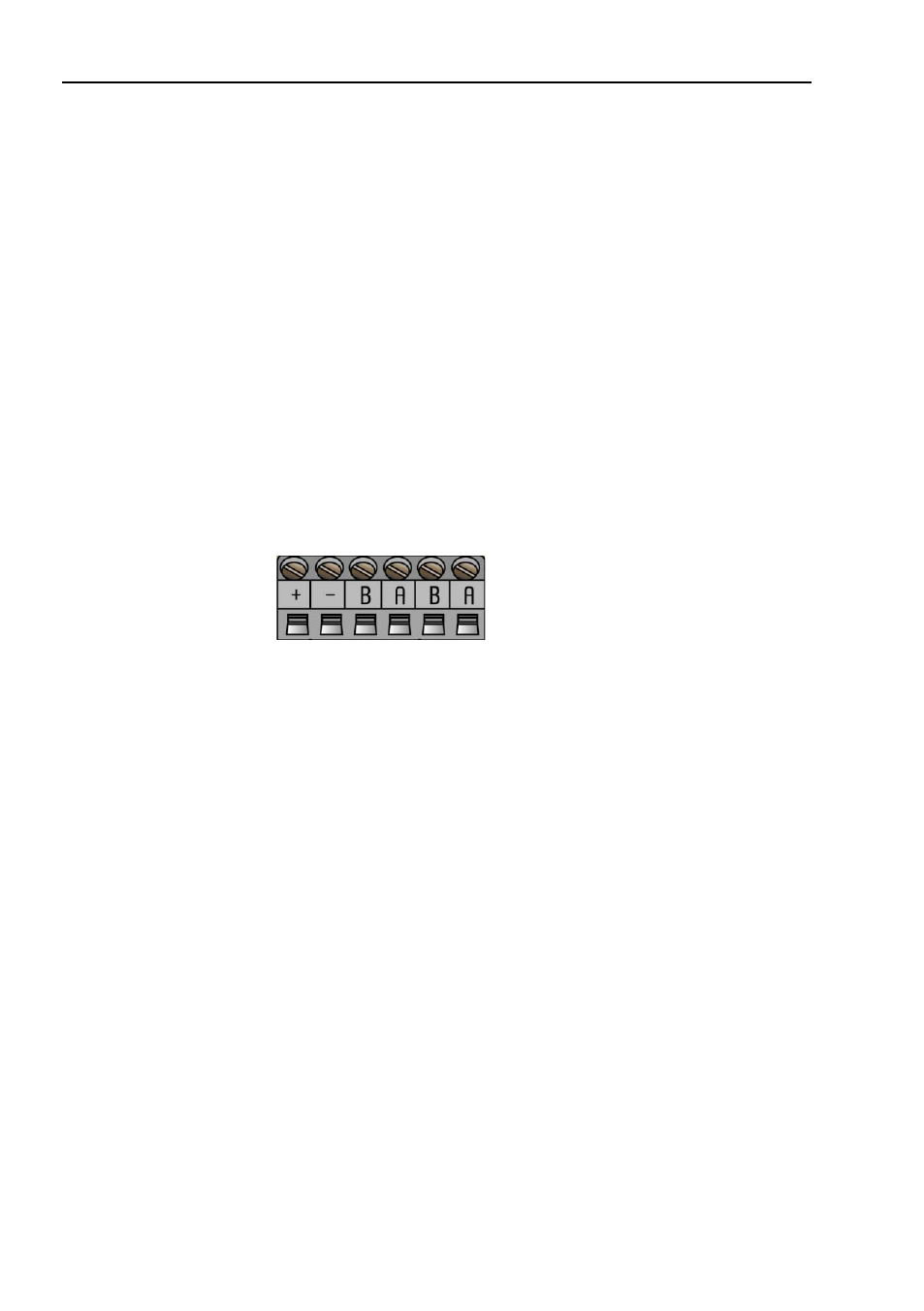

Abbildung 8
Klemmenbelegung für Versorgungskabel
Hinweis: Alle Schraubklemmen müssen festgezogen wer-
den, auch wenn kein Kabel angeschlossen ist.
