Beispielkonfiguration
29
4 Beispielkonfiguration
In diesem Kapitel werden die Einrichtung und Konfiguration eines
Messgeräte-Gateways mit PROFIBUS DPV2 im Isochron-Betrieb
beschrieben. In dem untenstehenden Beispiel wurden eine Sie-
mens Step 7 PLC und der SIMATIC MANAGER verwendet.
4.1 Installation der Gerätebeschreibungsdatei (GSD-Datei)
Um ein Messgeräte-Gateway mit PROFIBUS-Schnittstelle nutzen
zu können, muss eine Gerätebeschreibungsdatei heruntergeladen
und in die Konfigurationssoftware importiert werden.
Die aktuelle GSD-Datei steht unter www.heidenhain.com zum
Download zur Verfügung.
Installation von GSD-Dateien in SIMATIC MANAGER

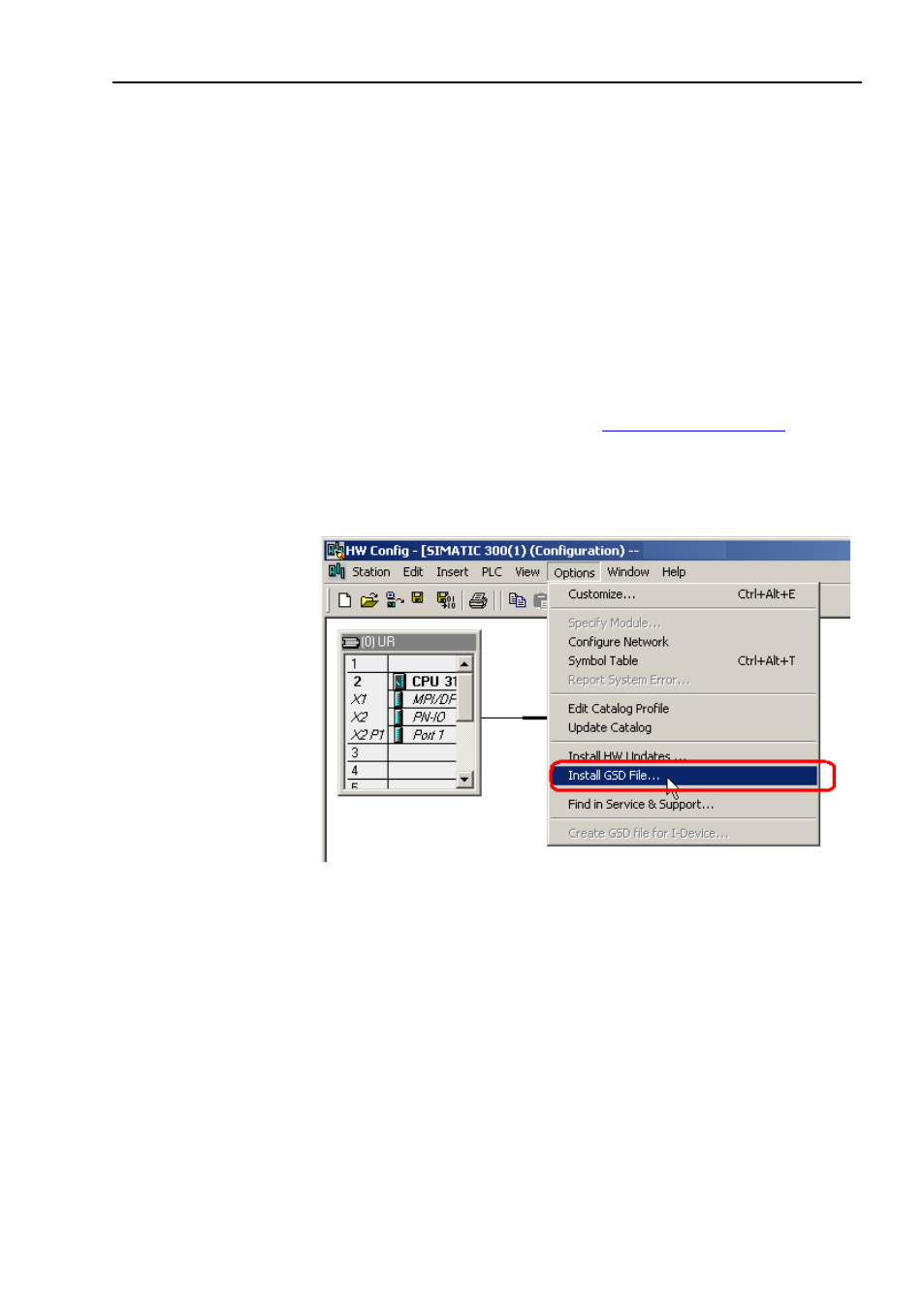

1. Gehen Sie auf „Options -> Install GSD File“ und klicken Sie auf
die Schaltfläche „Browse“, um zu der GSD-Datei zu gelangen.
Wenn ein Bitmap-Bild des Messgerätes angefordert wird,
muss sich die Bitmap-Datei in demselben Ordner wie die
GSD-Datei befinden. Eine Bitmap-Datei befindet sich in der
.zip-Datei, die unter www.heidenhain.com zum Download be-
reitsteht.
2. Wählen Sie die GSD-Datei aus und klicken Sie auf „Install“, um
die Installation der ausgewählten GSD-Datei zu starten.
