3.2. VORBEREITUNG UND ENTFERNEN DER VERPACKUNG
Die Heizöfen STAR UND EGO werden in zwei verschiedenen
Verpackungen ausgeliefert :
 Ofen EGO und MUSA besteht aus 1 Paket
o Es enthält den Ofen und auch die Seitenteile aus Stahl
mit den Profilen (Abb.1)
 Ofen STAR besteht aus 2 Paketen
o Eines enthält den Ofen und die Profile für die
Keramikfliesen oder den Speckstein
o Eines enthält die Keramikfliesen (Abb.2). In diesem Fall
handelt es sich um ein Packstück (der Karton mit den
Keramikfliesen wird auf den Gerätekarton gepackt)
o oder den Speckstein (Abb.3) (In diesem Fall gibt es
zwei Packstücke, Gerät + Palette Speckstein)
 Die Öfen SUITE und CLUB werden in zwei übereinander
gestapelten Verpackungen geliefert:
o Die erste enthält den Ofen
o die zweite enthält die Keramikverkleidung (Abb.2)
Öfen EGO/STAR und MUSA
Verpackung öffnen, die vier Schrauben entfernen, mit denen der Sockel
des Heizofens an der Palette befestigt ist, zwei auf der rechten und zwei
auf der linken Seite (siehe Abbildung 4), und den Ofen am
vorgesehenen Standort aufstellen, dabei darauf achten, dass die
Aufstellung den Vorschriften entspricht.

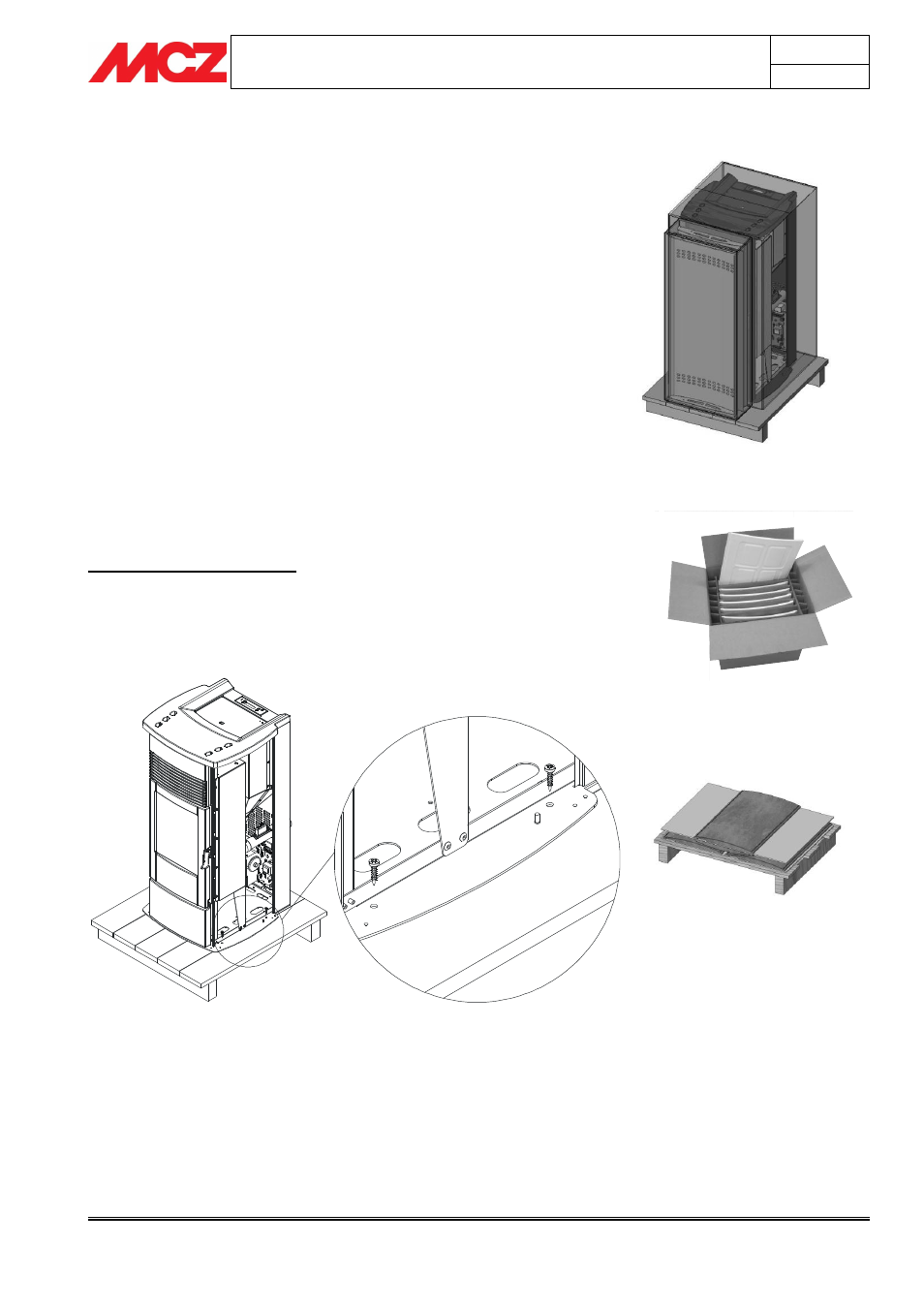

Abbildung 1 – Verpackungsbeispiel
Ofen + Seitenteile aus Stahl (Ofen Ego)
Abbildung 3 - Verpackungsbeispiel
Speckstein
Abbildung 4 - Entfernung der
Verpackungsschrauben (in der Abbildung Ofen
Ego)
Abbildung 2 – Verpackungsbeispiel
Keramikfliesen
