Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
3.6.3.

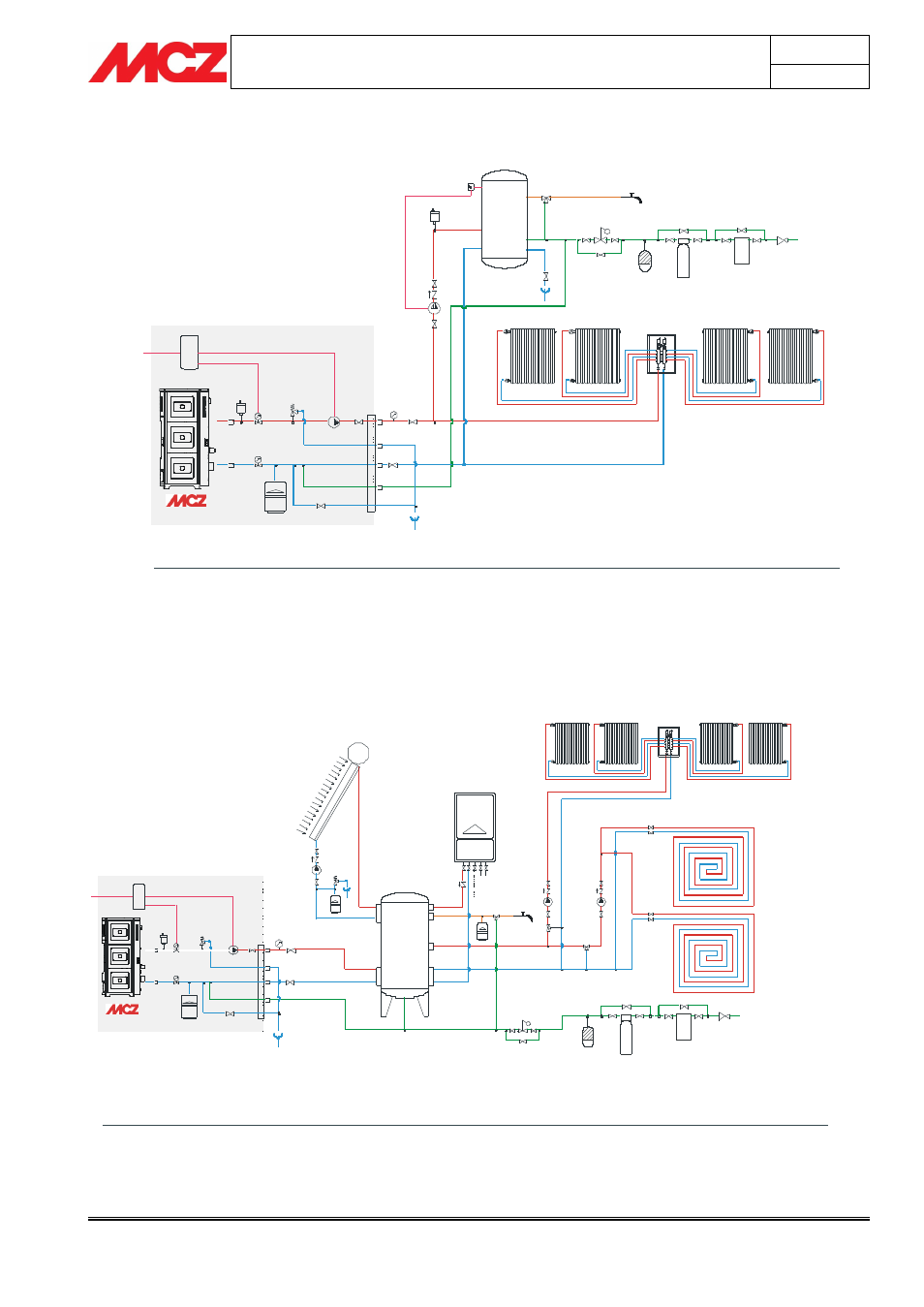

Schaltplan für die Installation der Heizung in Verbindung mit einem Boiler
R
230V 50HZ
SE
S
VS
P
VE
T
Vsc
B
T
RA
RA
RA
RA
Flt
Add
A
RP
V
V
M
V
VORLAUF ANLAGE
EINTRITT
BRAUCHKALTWASSER
AUSTRITT BRAUCHWARMWASSER
SICHERHEITSABLASS
DRUCK
ZUSATZ ANLAGE
LEISTUNGEN:
OFENHEIZUNG
BRAUCHWASSER-ERZEUGUNG MIT BOILER
KONFIGURATION: EGO/STAR/SUITE/CLUB/MUSA OHNE MIT DEM BOILER VERBUNDENEN BRAUCHWASSERATZ
ANLAGENPLAN MIT GESCHLOSSENEM GEF SS F R HEIZUNG DURCH HEIZK RPER ODER ERZEUGUNG VON BRAUCHWARMWASSER
SE
Platine
S
Automatische
M
Manometer
VS
V
Ventil
P
Pumpe
VD
T
Temperaturmessung Heizkessel
VE
VV
Motorisiertes 3-Wege-Ventil
SC
F
C
B
B A
R A
P R
P S
A
RP
Vsc
F lt
Add
Ц
Д
Ь
Entlüftung
Entlüftungsventil 3 Bar
Rückschlagventil
Expansionsgefäss 1,5 Bar für 6 l
Plattenwärmetauscher
Strömungswächter
Methangas-Heizkessel
Boiler
Pufferspeicher
Hiezkörper
Strahlungspaneele
Solarzellen
Drucktossdämpfer
Druckminderungsventil
Ablaufventil Anlage/Heizkessel
Anlagenfilter
Enthärter
RÜCKLAUF ANLAGE
ZEICHENERKLÄRUNG:
3.6.4.
Schaltplan für die Installation in Verbindung mit einem Pufferspeicher
R
230V 50HZ
S
VS
P
VE
V
T
T
C
PS
BA
PR
PR
SE
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
M
AUSTRITT
BRAUCHWARMWASSER
SICHERHEITSABLASS
DRUCK
ZUSATZ ANLAGE
ENTRITT
BRAUCHKALTWASSER
Im Heizofens eingebaute Teile
VORLAUF ANLAGE
LEISTUNGEN:
HEIZUNG MIT ANLAGE MIT PUFFERSPEICHER
ERZEUGUNG VON BRAUCHWASSER IN
EINER ANLAGE MIT PUFFERSPEICHER
KONFIGURATION:
EGO/STAR/SUITE/CLUB/MUSA OHNE BRAUCHWASSERATZ IN VERBINDUNG MIT EINER ANLAGE PUFFERSPEICHER, HEIZKESSEL UND SOLARZELLEN
ANLAGENPLAN MIT GESCHLOSSENEM GEF SS F R HEIZUNG DURCH HEIZK RPER ODER STRAHLUNGSPANEELEN UND ERZEUGUNG VON
SE
Platine
S
Automatische
M
Manometer
VS
V
Ventil
P
Pumpe
VD
T
Temperaturmessung Heizkessel
VE
VV
Motorisiertes 3-Wege-Ventil
SC
F
C
B
BA
RA
P R
P S
A
RP
Vsc
Flt
Add
Ц
Д
Ь
Entlüftung
Entlüftungsventil 3 Bar
Rückschlagventil
Expansionsgefäss 1,5 Bar für 6 l
Plattenwärmetauscher
Strömungswächter
Methangas-Heizkessel
Boiler
Pufferspeicher
Hiezkörper
Strahlungspaneele
Solarzellen
Drucktossdämpfer
Druckminderungsventil
Ablaufventil Anlage/Heizkessel
Anlagenfilter
Enthärter
RÜCKLAUF ANLAGE
ZEICHENERKLÄRUNG:
