3.4. ANSCHLUSS HYDRAULISCHE ANLAGE
WICHTIG!
Der Anschluss des Heizofens an die hydraulische
Anlage darf NUR durch Fachpersonal ausgeführt
werden, dass die Installation fachgerecht und unter
Beachtung
der
geltenden
Vorschriften
des
Aufstellungslandes vornimmt.
Bei Sachschäden oder Personenverletzungen oder bei
einem fehlenden oder fehlerhaften Betrieb durch
Nichtbeachtung der oben aufgeführten Hinweise
lehnt MCZ jede Verantwortung ab.

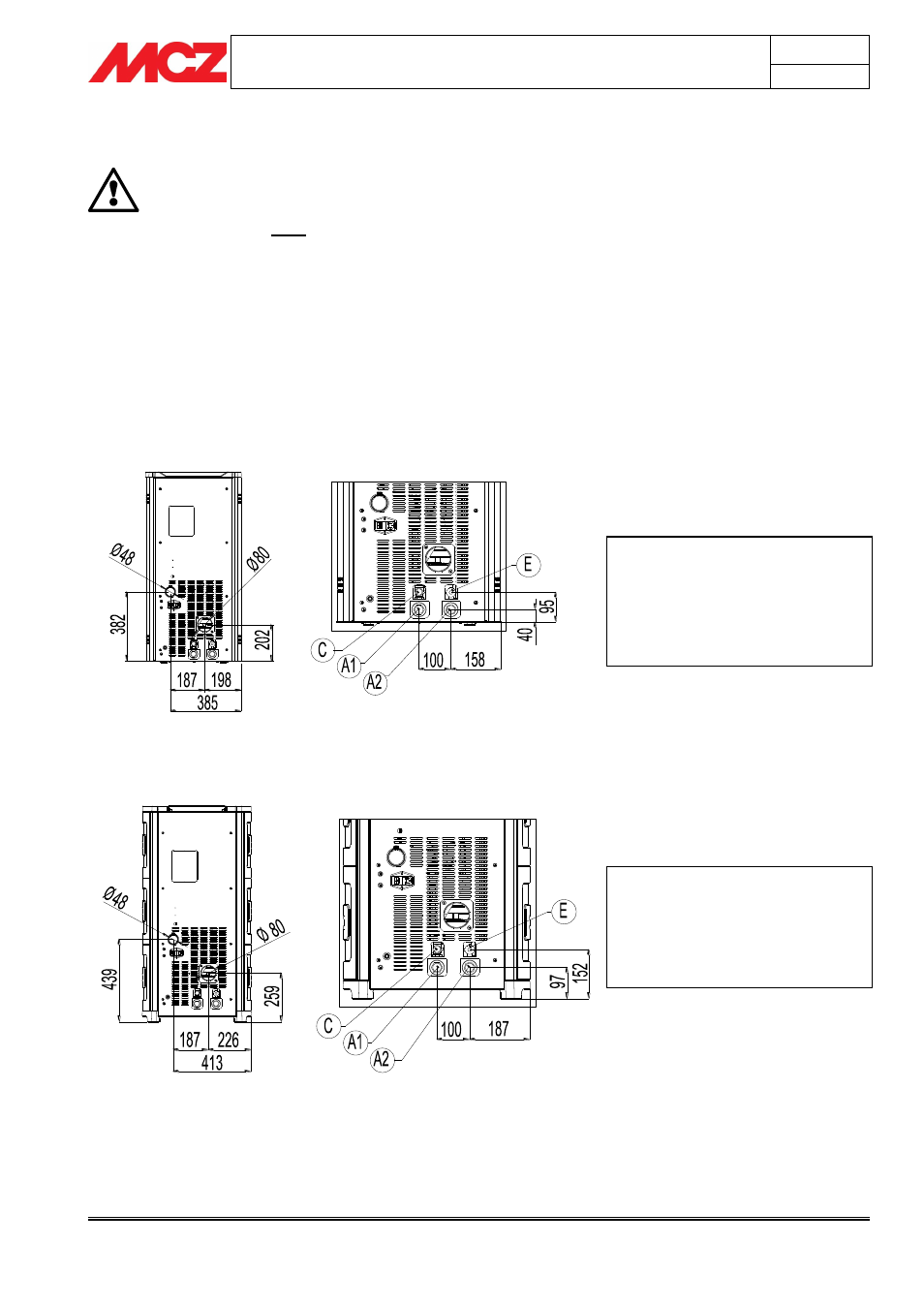

ANSCHLUSSPLAN DER ÖFEN EGO-STAR HYDRO
ANSCHLUSSPLAN DER ÖFEN SUITE-CLUB HYDRO
A1 = Wasservorlauf Heizung 3/4”M
A2=Wasserrücklauf Heizung 3/4”M
C=Sicherheitsventil
3
Bar
–
1/2”
Innengewinde
E=Anlagenentleerung 1/2” Innengewinde
A1 = Wasservorlauf Heizung 3/4”M
A2=Wasserrücklauf Heizung 3/4”M
C=Sicherheitsventil
3
Bar
–
1/2”
Innengewinde
E=Anlagenentleerung 1/2” Innengewinde
