Pelletheizöfen kapitel 3, Installations- und gebrauchsanleitung – MCZ Club HYDRO 15 kW Benutzerhandbuch
Seite 39
PELLETHEIZÖFEN
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
39
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten

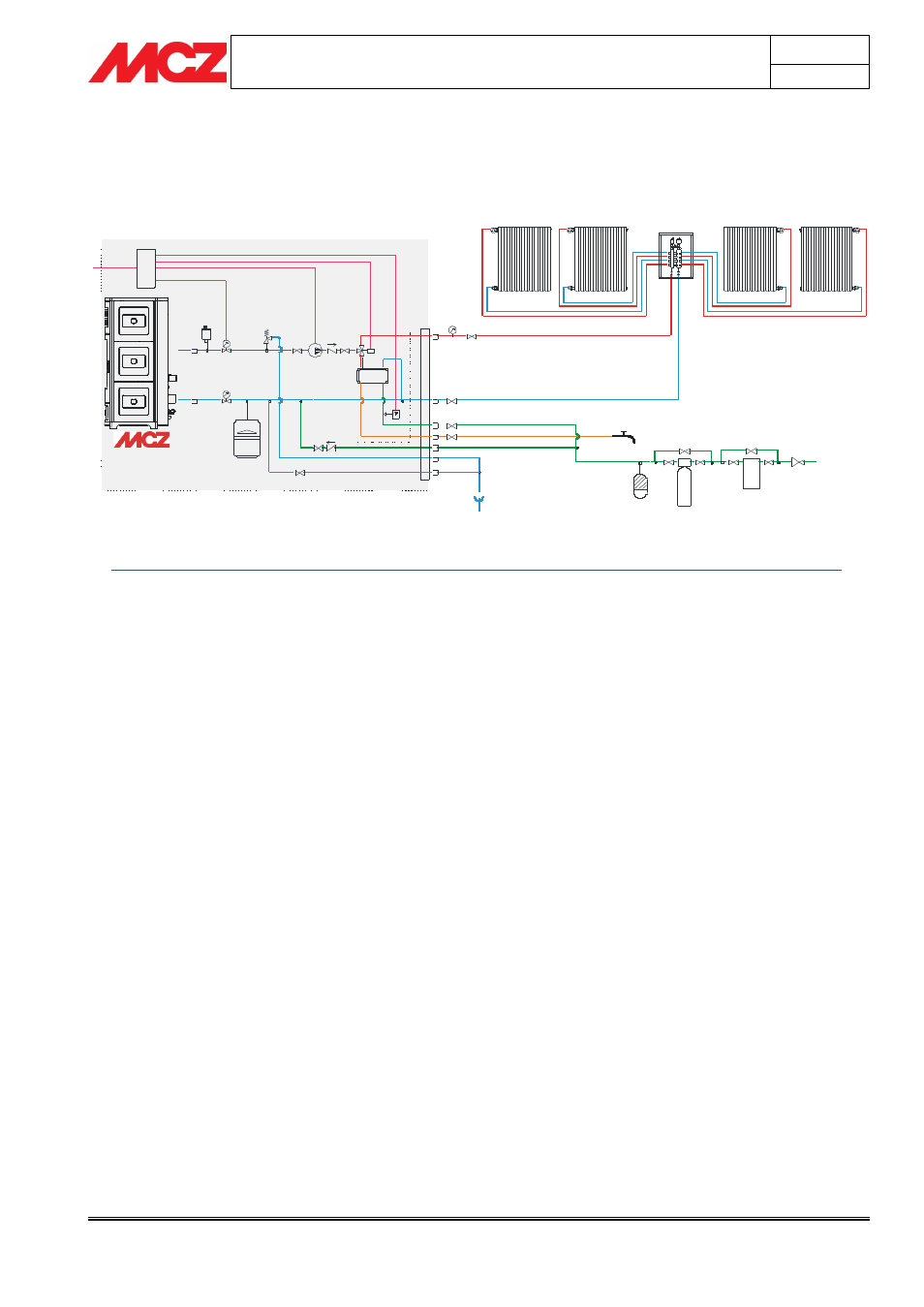

3.6.2.
Schematische
Darstellung
der
Heizanlage
mit
Bausatz
für
Haushaltswasser (SUITE/CLUB/MUSA)
230V 50HZ
SE
S
T
VS
P
VE
V
V
VD
VD
V
T
SC
VV
R
LEISTUNGEN:
OFENHEIZUNG
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
V
M
BRAUCHWASSER-ERZEUGUNG MIT HEIZOFEN
Im Heizofens eingebaute Teile
VORLAUF ANLAGE
EINTRITT BRAUCHKALTWASSER
AUSTRITT BRAUCHWARMWASSER
ZUSATZ ANLAGE
KONFIGURATION: SUITE/CLUB/MUSA MIT BRAUCHWASSERSATZ
ANLAGENPLAN MIT GESCHLOSSENEM GEFÄSS FÜR HEIZUNG DURCH HEIZKÖRPER ODER ERZEUGUNG VON BRAUCHWARMWASSER
SE
Platine
S
Automatische Entlüftung
M
Manometer
VS
Entlüftungsventil 3 Bar
V
Ventil
P
Pumpe
VD
Rückschlagventil
T
Temperaturmessung Heizkessel
VE
Expansionsgefäss 1,5 Bar für 6 l
VV
Motorisiertes 3-Wege-Ventil
SC
Plattenwärmetauscher
F
Strömungswächter
C
Methangas-Heizkessel
B
Boiler
BA
Pufferspeicher
RA
Heizkörper
PR
Strahlungspaneele
PS
Solarzellen
A
Druckstossdämpfer
RP
Druckminderungsventil
Vsc
Ablaufventil Anlage/Heizkessel
Flt
Anlagenfilter
Add
Enthärter
ZEICHENERKLÄRUNG:
RÜCKLAUF ANLAGE
